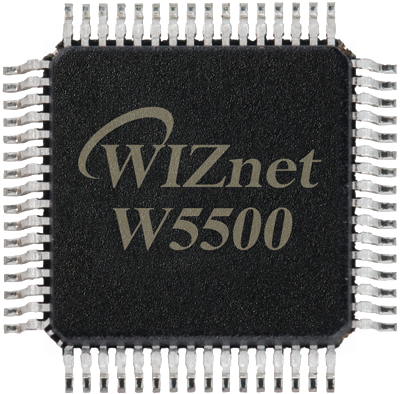

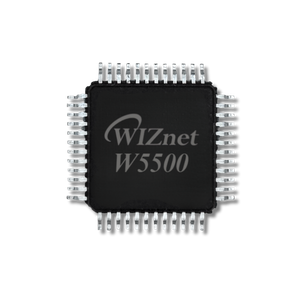

W5500

芯片简介

数据手册：【W5500数据手册】

  W5500是一款高性价比的以太网芯片，其全球独一无二的全硬件TCPIP协议栈专利技术，解决了嵌入式以太网的接入问题，简单易用，安全稳定，是物联网设备的首选解决方案。WIZnet提供完善的配套资料以及实时周到的技术支持服务，极大地缩短产品开发周期，全方位保障客户项目按时落地。

芯片特点

• 全硬件TCPIP协议栈
  - 支持TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE协议
  - 硬件协议栈不受网络攻击，安全稳定

• 8个独立的硬件Socket，各路通信互不影响
• 32KB片上缓存供TCP/IP包处理
• 集成802.3以太网MAC
• 集成10BaseT / 100Base-T以太网PHY
• 主机接口:SPI高速串行外设接口（最高80Mhz ）

• 低功耗，工作温度40℃左右
• 支持嵌入式操作系统：Linux & RTOS
• 支持掉电模式 & UDP网络唤醒
• 工作电压3.3V，I/O 5V耐压
• 支持自动协商（全/半双工，10M/100M)
• 48Pin LQFP无铅封装（7x7mm, 0.5mm针间距）

全硬件TCPIP协议栈

W5500以太网芯片内核

全硬件TCP/IP协议栈以太网接入方案
