W6300从网络获取时间

本示例演示如何在 W6300 上实现 SNTP 授时功能，通过实战例程讲解如何让 W6300 从 SNTP 服务器获取准确的实际时间。该例程用到的其他网络协议（例如 DHCP、DNS），请参考相关章节。有关 W6300 的初始化过程，请参考 Network install 章节，这里不再赘述。

开始本例程前，请确认以下工具已安装：

• WIZ UartTool V1.0：串口调试工具：点击下载

SNTP（Simple Network Time Protocol）是一种基于 UDP 协议的网络时间协议，主要用于在计算机网络中同步设备的时间。SNTP 旨在提供简单的时间校准服务，相比 NTP（Network Time Protocol），SNTP 功能更为简单，精度相对较低。

SNTP 协议特点：

• 使用 UDP 通信：SNTP 使用 UDP 协议在端口 123 进行通信
• 支持请求-响应模式：单次请求-响应完成时间同步——客户端发送请求，服务器返回当前时间戳
• 实现和部署成本低：实现简单，通常只需要少量代码，便于嵌入式系统集成
• 与 NTP 兼容：SNTP 是 NTP 的子集，客户端可与 NTP 服务器通信以获取时间
• 支持单向时间同步：特定场景下可仅基于服务器时间戳完成时间同步，无需计算网络延迟

通过 SNTP 获取世界标准时间（UTC）后，需要根据所在时区进行加减运算以计算当地时间。例如中国位于 UTC+8 时区，在示例代码中定义为 39。因此获取 UTC 后需加 8 小时才能转换为中国时间。

1. 客户端发送时间请求：客户端向 SNTP 服务器发送请求数据包，并记录 T1 时间戳信息
2. 服务器接收请求并处理：服务器记录接收时间 T2，生成响应数据包，包含 T2（接收时间）和 T3（发送时间）
3. 客户端接收响应并计算时间：客户端提取 T2、T3，记录接收时间 T4，计算网络延迟和本地时间校准值
4. 调整本地时间：客户端根据校准时间调整本地时钟，同步到服务器时间

1. Micro USB 线连接 DEBUG USB 口到 PC（供电 + 调试串口）
2. 网线连接开发板 RJ45 网口 到路由器 LAN 口，路由器需连接互联网
3. 确保 W6300 与 MH2457 之间的 QSPI 连线正确（CSn、SCK、DATA0~DATA3）

工程核心文件如下：

Project/
├── main.c                    ← 系统入口：串口、GPIO、QSPI 初始化 + user_run()
└── USER/
    ├── user_main.c           ← 网络地址定义 + SNTP 服务器 + user_run() 主流程
    ├── sntp.c                ← SNTP 协议实现（SNTP_init / SNTP_run / calcdatetime）
    ├── do_dns.c              ← DNS 域名解析
    ├── wiz_platform.c/h      ← 平台适配：debug_usart_init、wizchip_gpio_init、hspi_init
    └── wiz_interface.c/h     ← W6300 驱动接口：wizchip_initialize、network_init、PHY 检测、软件定时器

文件：USER/user_main.c — 使用 do_dns() 将 SNTP 服务器域名 cn.pool.ntp.org 解析为 IP 地址。

uint8_t sntp_server_name[] = "cn.pool.ntp.org";
uint8_t sntp_server_ip[4]  = {0, 0, 0, 0};

if (do_dns(ethernet_buf, sntp_server_name, sntp_server_ip))
{
    if (sntp_server_ip[0] != 0U)
    {
        printf("Use Default Server Internet Protocol Address:%d.%d.%d.%d\r\n",
               sntp_server_ip[0], sntp_server_ip[1], sntp_server_ip[2], sntp_server_ip[3]);
    }
    else
    {
        printf("No default server address, unable to connect to the server\r\n");
        while (1) { }
    }
}

do_dns() 将域名解析为 IP 写入 sntp_server_ip。若返回非 0 表示解析失败或未获取到有效 IP，此时程序进入死循环等待，防止后续使用空地址发起 SNTP 请求。W6300 平台的 do_dns() 内部通过软件定时器链表注册 DNS_time_handler() 提供时基。

文件：USER/sntp.c | 函数：SNTP_init() — 传入 Socket 通道号、SNTP 服务器地址、时区和缓存，完成 SNTP 报文组包并注册。

void SNTP_init(uint8_t s, uint8_t *ntp_server, uint8_t tz, uint8_t *buf)
{
    NTP_SOCKET = s;

    NTPformat.dstaddr[0] = ntp_server[0];
    NTPformat.dstaddr[1] = ntp_server[1];
    NTPformat.dstaddr[2] = ntp_server[2];
    NTPformat.dstaddr[3] = ntp_server[3];

    time_zone = tz;
    data_buf  = buf;

    uint8_t Flag;
    NTPformat.leap      = 0;   /* leap indicator */
    NTPformat.version   = 4;   /* version number */
    NTPformat.mode      = 3;   /* mode */
    NTPformat.stratum   = 0;
    NTPformat.poll      = 0;
    NTPformat.precision = 0;
    NTPformat.rootdelay = 0;
    NTPformat.rootdisp  = 0;
    NTPformat.refid     = 0;
    NTPformat.reftime   = 0;
    NTPformat.org       = 0;
    NTPformat.rec       = 0;
    NTPformat.xmt       = 1;   /* transmit timestamp */

    Flag = (NTPformat.leap<<6)+(NTPformat.version<<3)+NTPformat.mode;
    memcpy(ntpmessage,(void const*)(&Flag),1);
}

在主程序中调用 SNTP_init(SOCKET_ID, sntp_server_ip, timezone, ethernet_buf)，其中 timezone = 39U 对应中国 UTC+8 时区，ethernet_buf 兼作 SNTP 收发缓存。

文件：USER/sntp.c | 函数：SNTP_run() — 运行 UDP 状态机：SOCK_CLOSED 时打开 Socket，SOCK_UDP 时发送请求并监听响应，收到响应后解析时间戳并转换为日期。

int8_t SNTP_run(datetime *time)
{
    uint16_t RSR_len;
    uint32_t destip = 0;
    uint16_t destport;
    uint16_t startindex = 40; //last 8-byte of data_buf[size is 48 byte] is xmt
    uint8_t  addr_len;

    switch(getSn_SR(NTP_SOCKET))
    {
    case SOCK_UDP:
        if ((RSR_len = getSn_RX_RSR(NTP_SOCKET)) > 0)
        {
            if (RSR_len > MAX_SNTP_BUF_SIZE) RSR_len = MAX_SNTP_BUF_SIZE;
            recvfrom(NTP_SOCKET, data_buf, RSR_len, (uint8_t *)&destip, &destport, &addr_len);

            get_seconds_from_ntp_server(data_buf, startindex);
            time->yy = Nowdatetime.yy;
            time->mo = Nowdatetime.mo;
            time->dd = Nowdatetime.dd;
            time->hh = Nowdatetime.hh;
            time->mm = Nowdatetime.mm;
            time->ss = Nowdatetime.ss;

            ntp_retry_cnt = 0;
            close(NTP_SOCKET);
            return 1;
        }

        if(ntp_retry_cnt < 0xFFFF)
        {
            if(ntp_retry_cnt == 0)
            {
                sendto(NTP_SOCKET, ntpmessage, sizeof(ntpmessage),
                       NTPformat.dstaddr, ntp_port, 4);
                ntp_retry_cnt++;
            }
            else
            {
                if((ntp_retry_cnt % 0xFFF) == 0)
                {
                    sendto(NTP_SOCKET, ntpmessage, sizeof(ntpmessage),
                           NTPformat.dstaddr, ntp_port, 4);
                    ntp_retry_cnt++;
                }
            }
        }
        else
        {
            ntp_retry_cnt = 0;
            close(NTP_SOCKET);
        }
        break;
    case SOCK_CLOSED:
        socket(NTP_SOCKET, Sn_MR_UDP, ntp_port, 0);
        break;
    }
    return 0;
}

关键点：SNTP 响应报文 48 字节，最后 8 字节是服务器发送时间戳（xmt），因此 startindex = 40。get_seconds_from_ntp_server() 解析时间戳并按时区偏移，calcdatetime() 转换为年/月/日/时/分/秒。W6300 平台的 recvfrom() / sendto() 需要额外传入地址长度参数（IPv4 为 4）。

文件：USER/user_main.c — 循环调用 SNTP_run() 直到获取时间成功，然后打印北京时间并退出循环。

SNTP_init(SOCKET_ID, sntp_server_ip, timezone, ethernet_buf);

while (1)
{
    if (SNTP_run(&date))
    {
        printf("Beijing time now: %04d-%02d-%02d  %02d:%02d:%02d\r\n",
               date.yy, date.mo, date.dd, date.hh, date.mm, date.ss);
        break;
    }
}

与 W55MH32 例程不同，W6300 版本没有 RTC 硬件，获取到时间后直接打印，然后退出循环。如果需要周期更新时间或持续打印，可以去掉 break 并加入定时逻辑。

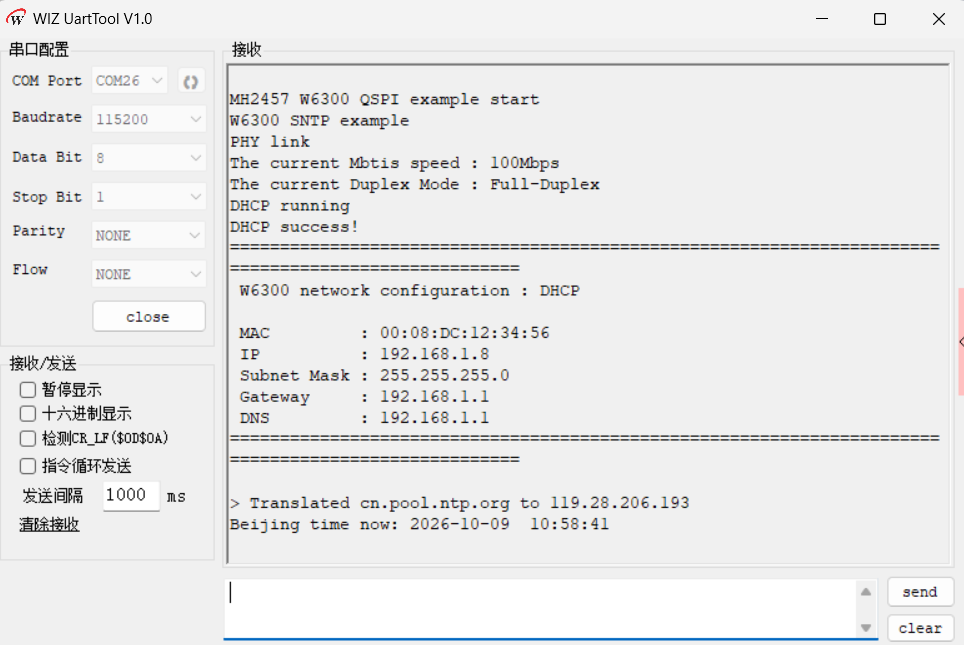

打开 WIZ UartTool V1.0，连接 DEBUG USB 对应 COM 口（115200 / 8N1）。烧录例程运行后，首先进行 PHY 链路检测和 DHCP 获取网络地址，然后 DNS 解析 SNTP 服务器，获取时间并打印。预期串口输出如下：

MH2457 W6300 QSPI example start
W6300 SNTP example
PHY link

The current Mbtis speed : 100Mbps
The current Duplex Mode : Full-Duplex
DHCP running
DHCP success!
====================================================================================================
 W6300 network configuration : DHCP

 MAC         : 00:08:DC:12:34:56
 IP          : 192.168.1.8
 Subnet Mask : 255.255.255.0
 Gateway     : 192.168.1.1
 DNS         : 192.168.1.1
====================================================================================================

> Translated cn.pool.ntp.org to 139.199.215.251
Beijing time now: 2026-10-09  10:58:41

SNTP 获取成功后，串口打印 Beijing time now: 2026-10-09 10:58:41，表示已成功从 SNTP 服务器获取当前时间并转换为北京时间。

本文讲解了如何在 W6300 芯片上实现 SNTP 授时功能：

• SNTP 协议：基于 UDP 123 端口的简化网络时间协议，单次请求-响应完成时间同步，实现简单、资源占用少
• 时区处理：SNTP 返回 UTC 时间，需按时区偏移计算当地时间，中国 UTC+8 对应 time_zone = 39
• 初始化流程：DNS 解析 SNTP 服务器 → SNTP_init 组包 → SNTP_run 循环获取 → 打印北京时间
• 关键 API：SNTP_init() 初始化、SNTP_run() 循环获取、calcdatetime() 时间戳转日期
• W6300 平台特有：无 RTC 硬件，获取时间后直接打印；recvfrom/sendto 需传地址长度；DNS 时基通过软件定时器链表提供
• 应用价值：为日志时间戳、定时任务、多模块协同提供准确的本地时间基准
