W6300发送邮件给他人

更新于 2026年10月9日

本篇总结

在 W6300 上实现 SMTP 协议，通过 126 邮箱服务器发送电子邮件到指定收件人。

🔑 MH2457、QSPI、UART调试、硬件TOE引擎、SMTP、DNS、DHCP

硬件平台：本例程基于 W6300-EVB-M4 开发板运行。

采购推荐：点击前往 WIZnet 官方淘宝店铺选购 W6300-EVB-M4 开发板

本示例演示如何在 W6300 上实现 SMTP 协议，通过实战例程讲解如何在 W6300 上使用 SMTP 协议给他人发送电子邮件。该例程用到的其他网络协议（例如 DHCP、DNS），请参考相关章节。有关 W6300 的初始化过程，请参考 Network install 章节，这里不再赘述。

前置工具准备

开始本例程前，请确认以下工具已安装：

WIZ UartTool V1.0：串口调试工具：点击下载

SMTP 协议简介

SMTP（Simple Mail Transfer Protocol，简单邮件传输协议）是一种用于电子邮件传输的通信协议。它是互联网标准协议之一，专门设计用于电子邮件的发送和路由。SMTP 定义了邮件如何从发件人发送到收件人的电子邮件服务器，并规范了服务器之间的邮件中继操作。

SMTP 协议特点：

面向文本：SMTP 使用纯文本命令和响应（如 HELO、MAIL FROM、RCPT TO 等）进行通信，邮件内容通常以 ASCII 码表示
请求-响应模式：基于请求-响应模型，客户端发送请求，服务器返回响应
基于 TCP：依赖 TCP 协议提供可靠数据传输，通过 TCP 建立连接并发送邮件
广泛兼容性：国际标准邮件传输协议，广泛应用于邮件系统，确保不同系统间高效互通
高效性与可靠性：协议简单易用，支持错误处理和重试机制，邮件无法发送时可暂存队列并重试
可扩展性：通过扩展命令和响应码，支持更多邮件传输特性和功能
安全性：本身不处理加密，但可结合 SSL/TLS（SMTPS）提供加密通道
异步传输：支持异步传输，邮件发送和接收可在不同时间进行，提升效率并支持批量处理
灵活性：可配置邮件路由、优先级、大小限制等，满足不同需求

SMTP 应用场景

① 物联网设备远程监控：收集传感器数据，发送定期报告或警报邮件；② 环境监测系统：将温湿度、CO2 浓度等监测数据发送到指定邮箱；③ 设备状态报告与日志记录：定时触发自动发送设备状态或运行日志；④ 远程故障报警与支持：结合传感器实现自动报警；⑤ 工业自动化和远程监控：发送设备状态、报警等信息到指定邮箱；⑥ 远程控制反馈：接收邮件解析命令并执行，通过 SMTP 反馈结果。

SMTP 发送邮件流程

使用 TCP 协议连接 SMTP 服务器
发送握手消息
发送用户认证消息
设置邮件发送地址
传输邮件内容
完成邮件发送

硬件连接与拓扑

请注意：

因为本示例需要访问互联网，请确保 W6300 的配置能够访问互联网。

Micro USB 线连接 DEBUG USB 口到 PC（供电 + 调试串口）
网线连接开发板 RJ45 网口 到路由器 LAN 口，路由器需连接互联网
确保 W6300 与 MH2457 之间的 QSPI 连线正确（CSn、SCK、DATA0~DATA3）

    ┌───────────┐         ┌─────────────────┐         ┌──────────────────┐

    │  W6300   │──网线──│  路由器/网关      │──互联网──│  SMTP 服务器      │

    │ (SMTP     │         │  (DHCP/DNS)      │         │  smtp.126.com    │

    │  Client)  │         │  192.168.1.1     │         │  TCP :25         │

    └────┬──────┘         └─────────────────┘         └──────────────────┘

         │ QSPI

    ┌────┴──────┐

    │  MH2457   │──────────→ WIZ UartTool

    │  MCU      │

    └───────────┘

网络拓扑：W6300 通过路由器接入互联网，连接 126 邮箱 SMTP 服务器发送邮件，MH2457 通过 QSPI 驱动 W6300

工程结构

工程核心文件如下：

Project/
├── main.c                    ← 系统入口：串口、GPIO、QSPI 初始化 + user_run()
└── USER/
    ├── user_main.c           ← 网络地址定义 + SMTP 服务器 + user_run() 主流程
    ├── do_smtp.c             ← SMTP 协议实现（send_mail / do_smtp / base64encode / mailmessage）
    ├── do_dns.c              ← DNS 域名解析
    ├── wiz_platform.c/h      ← 平台适配：debug_usart_init、wizchip_gpio_init、hspi_init
    └── wiz_interface.c/h     ← W6300 驱动接口：wizchip_initialize、network_init、PHY 检测、软件定时器

步骤1：SMTP 发送内容初始化

文件：USER/do_smtp.c — 定义 SMTP 通信过程中用到的命令字符串、认证信息、收件人/发件人地址等。

char    hello[50]     = "HELO localhost";                   // Identity command
char    hello_reply[] = "250 OK";                           // Id successfully responded
char    AUTH[50]      = "AUTH LOGIN";                       // Authentication request
char    AUTH_reply[]  = "334 dXNlcm5hbWU6";                 // The authentication request was successfully sent
char    name_126[100] = "[email protected]";                 // 126 Login email address
char    base64name_126[200];                                // 126 base64 encoding of the login mailbox name
char    name_reply[]     = "334 UGFzc3dvcmQ6";              // The login name was sent successfully
char    password_126[50] = "ZPURADLGRUPQLVBK";              // 126 Email login password
char    base64password_126[100];                            // 126 base64 Password
char    password_reply[] = "235 Authentication successful"; // Login successful response
char    from[]           = "[email protected]";              // Sender email
char    from_reply[]     = "250 Mail OK";
char    to[]             = "[email protected]";             // Recipient email address
char    to_reply[]       = "250 Mail OK";
char    data_init[10]    = "data";                          // Request data transfer
char    data_reply[]     = "354";                           // The request was successfully responded to HEAD
char    Cc[]             = "";                              // Cc to email
char    subject[]        = "Hello!WIZnet!";                 // subject
char    content[]        = "Hello!WIZnet!";                 // text part
char    mime_reply[]     = "250 Mail OK queued as";         // The email was sent successfully
char    mailfrom[50]     = "MAIL FROM:<>";
char    rcptto[50]       = "rcpt to:<>";
char    mime[200]        = "From:\r\n";
char    mime1[50]        = "To:\r\n";
char    mime2[50]        = "Cc:\r\n";
char    mime3[50]        = "Subject:\r\n";
char    mime4[50]        = "MIME-Version:1.0\r\nContent-Type:text/plain\r\n\r\n";
char    mime5[50]        = "\r\n.\r\n";

需要修改的关键信息：发送方邮箱（name_126 / from）、发送方授权码（password_126，注意 126 邮箱使用的是授权码而非登录密码）、收件人邮箱（to）、邮件主题与内容（subject / content）。

使用前的三点注意事项

修改邮箱账号及收发件人信息
邮箱必须开启 SMTP 功能（126 邮箱需在设置中开启 SMTP 服务并获取授权码）
确认邮箱所用的 SMTP 服务器地址和端口号（126 邮箱为 smtp.126.com:25）

步骤2：发送邮件内容初始化

文件：USER/do_smtp.c | 函数：mailmessage() — 对发送内容进行拼接处理，包括：Hello / AUTH 命令加 \r\n、用户名和密码 Base64 编码、插入发件人/收件人/抄送/主题到对应命令字符串、拼接 MIME 报文头。

void mailmessage(void)
{
    strcat(hello, "\r\n");
    strcat(AUTH, "\r\n");
    base64encode(name_126, base64name_126);
    base64encode(password_126, base64password_126);
    strcat(base64name_126, "\r\n");
    strcat(base64password_126, "\r\n");
    str_insert(mailfrom, from, 11);
    strcat(mailfrom, "\r\n");
    str_insert(rcptto, to, 9);
    strcat(rcptto, "\r\n");
    strcat(data_init, "\r\n");

    str_insert(mime, from, 5);
    str_insert(mime1, to, 3);
    str_insert(mime2, Cc, 3);
    str_insert(mime3, subject, 8);
    str_insert(mime5, content, 0);
    strcat(mime, mime1);
    strcat(mime, mime2);
    strcat(mime, mime3);
    strcat(mime, mime4);
    strcat(mime, mime5);
}

Base64 编码：SMTP 认证过程中，用户名和密码需要进行 Base64 编码传输。base64encode() 函数实现了标准的 Base64 编码算法。
字符串插入：str_insert(s1, s2, pos) 把字符串 s2 插入到 s1 的 pos 位置处，例如把邮箱地址插入到 "MAIL FROM:<>" 的尖括号中间。

步骤3：DNS 解析 SMTP 服务器地址

文件：USER/user_main.c — 使用 do_dns() 将 SMTP 服务器域名 smtp.126.com 解析为 IP 地址。

uint8_t smtp_server_name[] = "smtp.126.com";
uint8_t smtp_server_ip[4]  = {0};

mailmessage(); // Mail command information processing
if (do_dns(ethernet_buf, smtp_server_name, smtp_server_ip))
{
    printf("DNS request failed.\r\n");
    while (1)
    {
    }
}

注意：mailmessage() 必须在 DNS 解析之前调用，因为它只做字符串拼接，不依赖网络。do_dns() 成功后 smtp_server_ip 中即为 SMTP 服务器 IP。W6300 平台的 do_dns() 内部通过软件定时器链表注册 DNS_time_handler() 提供时基。

步骤4：SMTP 发送邮件操作

文件：USER/do_smtp.c | 函数：do_smtp() — 一个 TCP Client 状态机：SOCK_CLOSED 时打开 Socket，SOCK_INIT 时 connect() 连接 SMTP 服务器 25 端口，SOCK_ESTABLISHED 时接收服务器响应并调用 send_mail() 处理状态机。

void do_smtp(uint8_t sn, uint8_t *buf, uint8_t *smtp_server_ip)
{
    int8_t socket_ret;
    int32_t io_ret;
    uint32_t len = 0U;
    uint16_t anyport = 5000U;
    uint16_t smtp_port = 25U;

    memset(buf, 0, ETHERNET_MAX_BUF_SIZE);

    switch (getSn_SR(sn))
    {
    case SOCK_INIT:
        io_ret = connect(sn, smtp_server_ip, smtp_port, 4U);
        (void)io_ret;
        break;

    case SOCK_ESTABLISHED:
        if ((getSn_IR(sn) & Sn_IR_CON) != 0U)
        {
            setSn_IR(sn, Sn_IR_CON);
        }

        while (Mail_Send_OK == 0U)
        {
            len = getSn_RX_RSR(sn);
            if (len > 0U)
            {
                if (len >= ETHERNET_MAX_BUF_SIZE)
                {
                    len = ETHERNET_MAX_BUF_SIZE - 1U;
                }
                memset(buf, 0, ETHERNET_MAX_BUF_SIZE);
                io_ret = recv(sn, buf, (uint16_t)len);
                if (io_ret > 0)
                {
                    buf[io_ret] = 0U;
                    send_mail(sn, buf, smtp_server_ip);
                }
            }
        }
        (void)disconnect(sn);
        break;

    case SOCK_CLOSE_WAIT:
        len = getSn_RX_RSR(sn);
        if (len > 0U)
        {
            while (Mail_Send_OK == 0U)
            {
                if (len >= ETHERNET_MAX_BUF_SIZE)
                {
                    len = ETHERNET_MAX_BUF_SIZE - 1U;
                }
                io_ret = recv(sn, buf, (uint16_t)len);
                if (io_ret > 0)
                {
                    buf[io_ret] = 0U;
                    send_mail(sn, buf, smtp_server_ip);
                }
                len = getSn_RX_RSR(sn);
                if ((len == 0U) && (Mail_Send_OK == 0U))
                {
                    break;
                }
            }
        }
        (void)disconnect(sn);
        break;

    case SOCK_CLOSED:
        socket_ret = socket(sn, Sn_MR_TCP4, anyport++, 0x00U);
        (void)socket_ret;
        break;

    default:
        break;
    }

    if (Mail_Send_OK != 0U)
    {
        while (1)
        {
        }
    }
}

send_mail() 函数实现了完整的 SMTP 状态机，通过 SMTP_STATE 变量在 8 个状态间切换：

static void send_mail(uint8_t sn, uint8_t *buf, uint8_t *smtp_server_ip)
{
    int32_t ret;

    (void)smtp_server_ip;

    switch (SMTP_STATE)
    {
    case waitfor220:
        if (strstr((const char *)buf, "220") != NULL)
        {
            ret = send(sn, (uint8_t *)hello, (uint16_t)strlen(hello));
            SMTP_STATE = waitforHELO250;
        }
        else
        {
            printf("Connected failed!\r\n");
        }
        break;

    case waitforHELO250:
        if ((strstr((const char *)buf, hello_reply) != NULL) &&
            (strstr((const char *)buf, "Mail") == NULL))
        {
            ret = send(sn, (uint8_t *)AUTH, (uint16_t)strlen(AUTH));
            SMTP_STATE = waitforAUTH334;
        }
        else
        {
            printf("smtp handshake failed!\r\n");
        }
        break;

    case waitforAUTH334:
        if (strstr((const char *)buf, AUTH_reply) != NULL)
        {
            ret = send(sn, (uint8_t *)base64name_126, (uint16_t)strlen(base64name_126));
            SMTP_STATE = waitforuser334;
        }
        else
        {
            printf("AUTH authentication request failed!\r\n");
        }
        break;

    case waitforuser334:
        if (strstr((const char *)buf, name_reply) != NULL)
        {
            ret = send(sn, (uint8_t *)base64password_126, (uint16_t)strlen(base64password_126));
            SMTP_STATE = waitforpassword235;
        }
        else
        {
            printf("username send failed!\r\n");
        }
        break;

    case waitforpassword235:
        if (strstr((const char *)buf, password_reply) != NULL)
        {
            ret = send(sn, (uint8_t *)mailfrom, (uint16_t)strlen(mailfrom));
            SMTP_STATE = waitforsend250;
        }
        else
        {
            printf("password error!\r\n");
        }
        break;

    case waitforsend250:
        if ((strstr((const char *)buf, from_reply) != NULL) &&
            (strstr((const char *)buf, "queued as") == NULL))
        {
            ret = send(sn, (uint8_t *)rcptto, (uint16_t)strlen(rcptto));
            SMTP_STATE = waitforrcpt250;
        }
        else
        {
            printf("Send email failed to set up!\r\n");
        }
        break;

    case waitforrcpt250:
        if (strstr((const char *)buf, to_reply) != NULL)
        {
            ret = send(sn, (uint8_t *)data_init, (uint16_t)strlen(data_init));
            SMTP_STATE = waitfordate354;
        }
        else
        {
            printf("Failed to set the receiving mailbox!\r\n");
        }
        break;

    case waitfordate354:
        if (strstr((const char *)buf, data_reply) != NULL)
        {
            ret = send(sn, (uint8_t *)mime, (uint16_t)strlen(mime));
            SMTP_STATE = waitformime250;
        }
        else
        {
            printf("Failed to send content setup\r\n");
        }
        break;

    case waitformime250:
        if (strstr((const char *)buf, mime_reply) != NULL)
        {
            Mail_Send_OK = 1U;
            printf("mail send OK\r\n");
        }
        break;

    default:
        break;
    }

    (void)ret;
}

SMTP 状态机流程：① 握手：发送 HELO 命令，等待 250 OK；② 用户认证：发送 AUTH LOGIN → 334 请求用户名 → 发送 Base64 用户名 → 334 请求密码 → 发送 Base64 密码 → 235 认证成功；③ 设置地址：MAIL FROM → 250 → RCPT TO → 250；④ 传输内容：DATA → 354 → 发送 MIME 报文 → 250 排队成功；⑤ 设置 Mail_Send_OK = 1 并打印 mail send OK。

运行验证

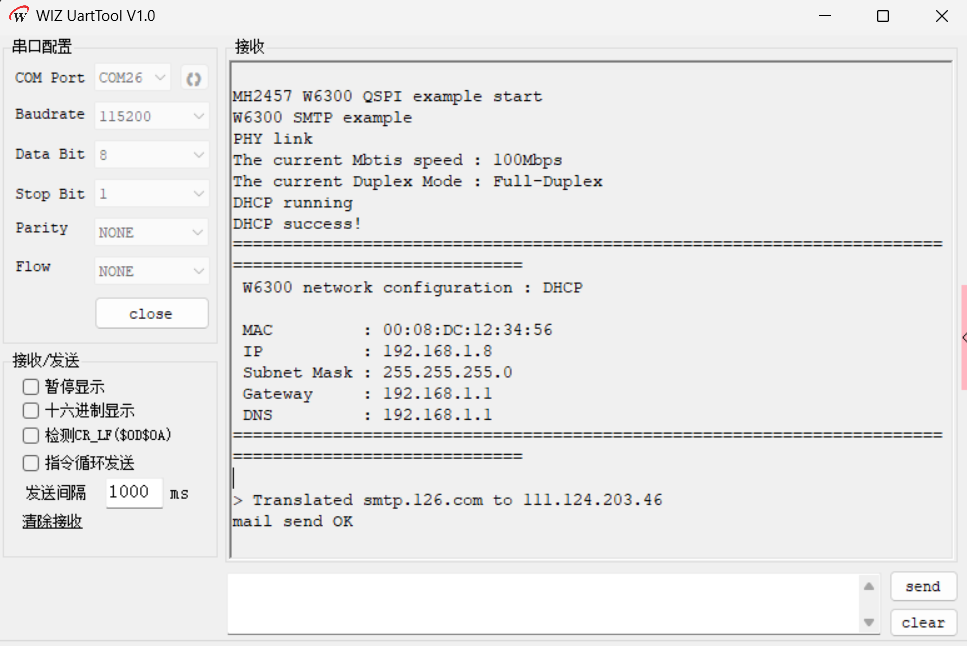

打开 WIZ UartTool V1.0，连接 DEBUG USB 对应 COM 口（115200 / 8N1）。烧录例程运行后，首先进行 PHY 链路检测和 DHCP 获取网络地址，然后 DNS 解析 SMTP 服务器域名，最后连接 SMTP 服务器并发送邮件。预期串口输出如下：

MH2457 W6300 QSPI example start
W6300 SMTP example
PHY link
The current Mbtis speed : 100Mbps
The current Duplex Mode : Full-Duplex
DHCP running
DHCP success!
====================================================================================================
 W6300 network configuration : DHCP

 MAC         : 00:08:DC:12:34:56
 IP          : 192.168.1.8
 Subnet Mask : 255.255.255.0
 Gateway     : 192.168.1.1
 DNS         : 192.168.1.1
====================================================================================================

> Translated smtp.126.com to 111.124.203.46
mail send OK

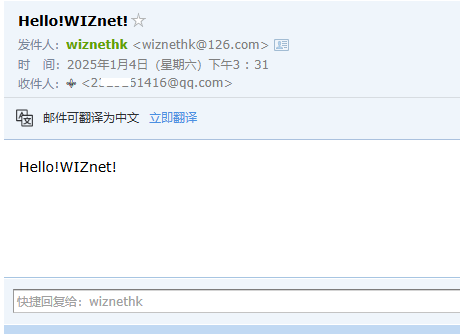

串口打印 mail send OK 表示邮件发送成功。可在收件人邮箱中查收到的邮件，邮件主题为 Hello!WIZnet!。

常见问题

Q: 邮件发送失败怎么办

排查步骤：① 确认开发板能访问互联网；② 确认 DNS 解析成功（串口打印 > Translated smtp.126.com to ...）；③ 确认邮箱已开启 SMTP 服务并获取授权码；④ 确认发件人、收件人邮箱地址填写正确；⑤ 检查 25 端口是否被防火墙拦截；⑥ 查看串口打印的错误信息定位状态机失败的位置。

Q: 为什么使用 126 邮箱的授权码而不是登录密码

126 邮箱（以及大部分公共邮箱）出于安全考虑，在第三方客户端登录时要求使用专门的"授权码"而不是登录密码。授权码在邮箱设置中开启 SMTP 服务后生成，作为第三方客户端的登录密码使用。

Q: 为什么用户名和密码需要 Base64 编码

SMTP 认证过程中（AUTH LOGIN），用户名和密码按照 Base64 编码传输。这是 SMTP 协议规范的要求，Base64 编码后的字符都是可打印 ASCII 字符，便于在文本协议中传输。base64encode() 函数实现了标准 Base64 编码。

Q: 如何发送带附件的邮件

本例程只发送纯文本邮件，Content-Type 为 text/plain。要发送附件需修改 MIME 报文头为 multipart/mixed，并按照 MIME 规范对附件进行 Base64 编码后拼接到邮件体中，工作量和内存占用都会显著增大。

总结

本文讲解了如何在 W6300 芯片上实现 SMTP 协议：

SMTP 协议：基于 TCP 25 端口的简单邮件传输协议，采用请求-响应模式，报文纯文本
发送流程：TCP 连接 → HELO 握手 → AUTH LOGIN 认证 → MAIL FROM / RCPT TO 设置地址 → DATA 传输内容 → 完成
关键 API：mailmessage() 内容拼接、base64encode() 认证编码、do_smtp() TCP 状态机、send_mail() SMTP 状态机
状态机模式：通过 SMTP_STATE 变量在 8 个状态间切换，每收到一次服务器响应就推进到下一个状态
W6300 平台特有：socket() 使用 Sn_MR_TCP4，connect() 需传地址长度，DNS 时基通过软件定时器链表提供
应用价值：设备远程监控、环境监测、故障报警、日志记录等场景中通过邮件通知管理人员

下载本章例程

我们提供完整的工程文件以及配套开发板，方便你随时测试，快速完成产品开发:

开始使用

开发环境: Keil MDK5
