W6300多个socket作为TCP服务器

本示例演示使用 W6300 的 8 个硬件 Socket 同时作为 TCP 服务器，监听同一端口（5000）接受多个客户端连接进行数据回环测试。核心是在主循环中轮询调用 multi_tcps_socket() 处理所有 8 个 Socket，每个 Socket 独立维护 SOCK_CLOSED → SOCK_INIT → SOCK_LISTEN → SOCK_ESTABLISHED 状态机。

开始本例程前，请确认以下工具已安装：

• WIZ UartTool V1.0：串口调试工具：点击下载
• SocketTester：网络调试工具：点击下载

工程核心文件如下：

Project/
├── main.c                    ← 系统入口：串口、GPIO、QSPI 初始化 + user_run()
└── USER/
    ├── user_main.c           ← 网络地址定义 + 多 Socket TCP 服务器主循环 + user_run() 主流程
    ├── tcp_server_multi_socket.c  ← multi_tcps_socket() 状态机核心
    ├── tcp_server_multi_socket.h
    ├── wiz_platform.c/h      ← 平台适配：debug_usart_init、wizchip_gpio_init、hspi_init
    └── wiz_interface.c/h     ← W6300 驱动接口：wizchip_initialize、network_init、PHY 检测、软件定时器

文件：USER/user_main.c

while (1)
{
    multi_tcps_socket(ethernet_buf, local_port);
}

主循环中调用 multi_tcps_socket()，函数内部通过静态变量 socket_sn 每轮轮询一个 Socket，8 轮覆盖全部 8 个 Socket。所有 Socket 监听同一端口 local_port（5000）。这里 local_port 在 user_main.c 中定义为 5000。

multi_tcps_socket() 函数基于 getSn_SR(socket_sn) 返回的 Socket 状态执行对应操作，每调用一次处理一个 Socket，然后递增 socket_sn。

文件：USER/tcp_server_multi_socket.c | 函数：multi_tcps_socket()

switch (getSn_SR(socket_sn))
{
case SOCK_ESTABLISHED:
   if (getSn_IR(socket_sn) & Sn_IR_CON)
   {
      getSn_DIPR(socket_sn, destip);
      destport = getSn_DPORT(socket_sn);
      printf("%d:Connected - %d.%d.%d.%d : %d\r\n", socket_sn, destip[0], destip[1], destip[2], destip[3], destport);

      // We need to send a packet of data to activate keepalive
      ret = send(socket_sn, (uint8_t *)"", 1);
      if (ret < 0)
      {
         close(socket_sn);
         return ret;
      }
      setSn_IR(socket_sn, Sn_IR_CON);
   }
   if ((size = getSn_RX_RSR(socket_sn)) > 0)
   {
      if (size > DATA_BUF_SIZE)
         size = DATA_BUF_SIZE;
      ret = recv(socket_sn, buf, size);
      if (ret <= 0)
         return ret;
      getSn_DIPR(socket_sn, destip);
      destport = getSn_DPORT(socket_sn);
      print_recv_log_ipv4(destip, destport, buf, (uint16_t)ret);
      size = (uint16_t)ret;
      sentsize = 0;
      while (size != sentsize)
      {
         ret = send(socket_sn, buf + sentsize, size - sentsize);
         if (ret < 0)
         {
            close(socket_sn);
            return ret;
         }
         sentsize += ret;
      }
   }
   break;
case SOCK_CLOSE_WAIT:
   printf("%d:CloseWait\r\n", socket_sn);
   if ((ret = disconnect(socket_sn)) != SOCK_OK)
      return ret;
   printf("%d:Socket Closed\r\n", socket_sn);
   break;
case SOCK_INIT:
   printf("%d:Listen, TCP server loopback, port [%d]\r\n", socket_sn, localport);
   if ((ret = listen(socket_sn)) != SOCK_OK)
      return ret;
   break;
case SOCK_CLOSED:
   printf("%d:TCP server loopback start\r\n", socket_sn);
   if ((ret = socket(socket_sn, Sn_MR_TCP4, localport, SOCK_IO_NONBLOCK)) != socket_sn)
      return ret;
   printf("%d:Socket opened\r\n", socket_sn);
   break;
default:
   break;
}

if (socket_sn < (SOCKET_NUMBER - 1U))
{
   socket_sn++;
}
else
{
   socket_sn = 0;
}
return 1;

状态机每轮处理一个 Socket：SOCK_CLOSED 时打开 Socket 并绑定端口，SOCK_INIT 时进入监听，SOCK_ESTABLISHED 时收发数据，SOCK_CLOSE_WAIT 时断开并回到关闭状态。客户端断开后 Socket 回到 SOCK_CLOSED，重新打开并 listen 等待新连接，实现 Socket 资源循环利用。

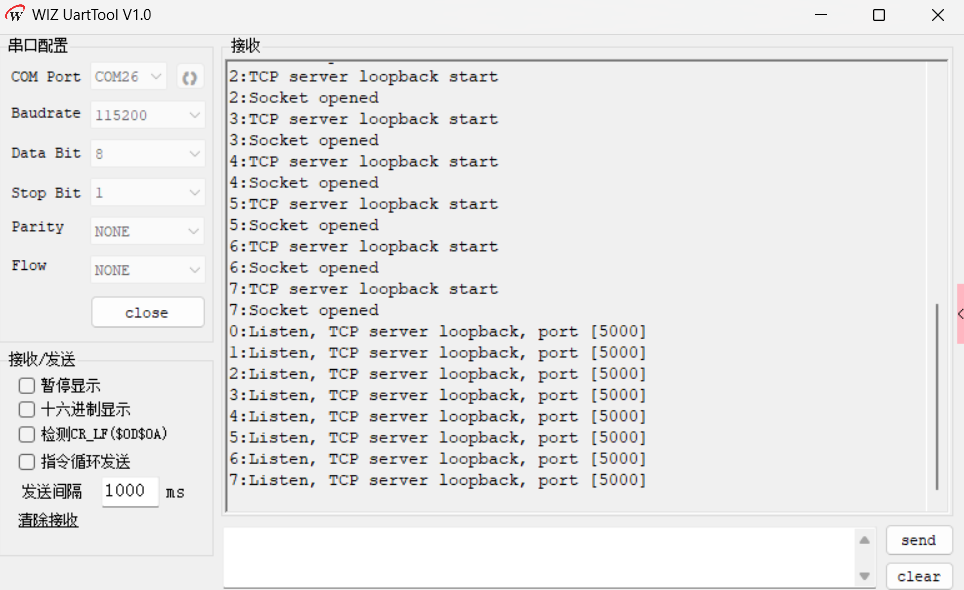

打开 WIZ UartTool V1.0，连接 DEBUG USB 对应 COM 口（115200 / 8N1），观察开发板串口输出。8 个 Socket 会依次打开并进入监听状态：

MH2457 W6300 QSPI example start
W6300 TCP Server Multi socket example
PHY link
The current Mbtis speed : 100Mbps
The current Duplex Mode : Full-Duplex

DHCP running
DHCP success!
====================================================================================================
 W6300 network configuration : DHCP

 MAC         : 00:08:DC:12:34:56
 IP          : 192.168.1.8
 Subnet Mask : 255.255.255.0
 Gateway     : 192.168.1.1
 DNS         : 192.168.1.1
====================================================================================================

0:TCP server loopback start
0:Socket opened
1:TCP server loopback start
1:Socket opened
2:TCP server loopback start
2:Socket opened
3:TCP server loopback start
3:Socket opened
4:TCP server loopback start
4:Socket opened
5:TCP server loopback start
5:Socket opened
6:TCP server loopback start
6:Socket opened
7:TCP server loopback start
7:Socket opened
0:Listen, TCP server loopback, port [5000]
1:Listen, TCP server loopback, port [5000]
2:Listen, TCP server loopback, port [5000]
3:Listen, TCP server loopback, port [5000]
4:Listen, TCP server loopback, port [5000]
5:Listen, TCP server loopback, port [5000]
6:Listen, TCP server loopback, port [5000]
7:Listen, TCP server loopback, port [5000]

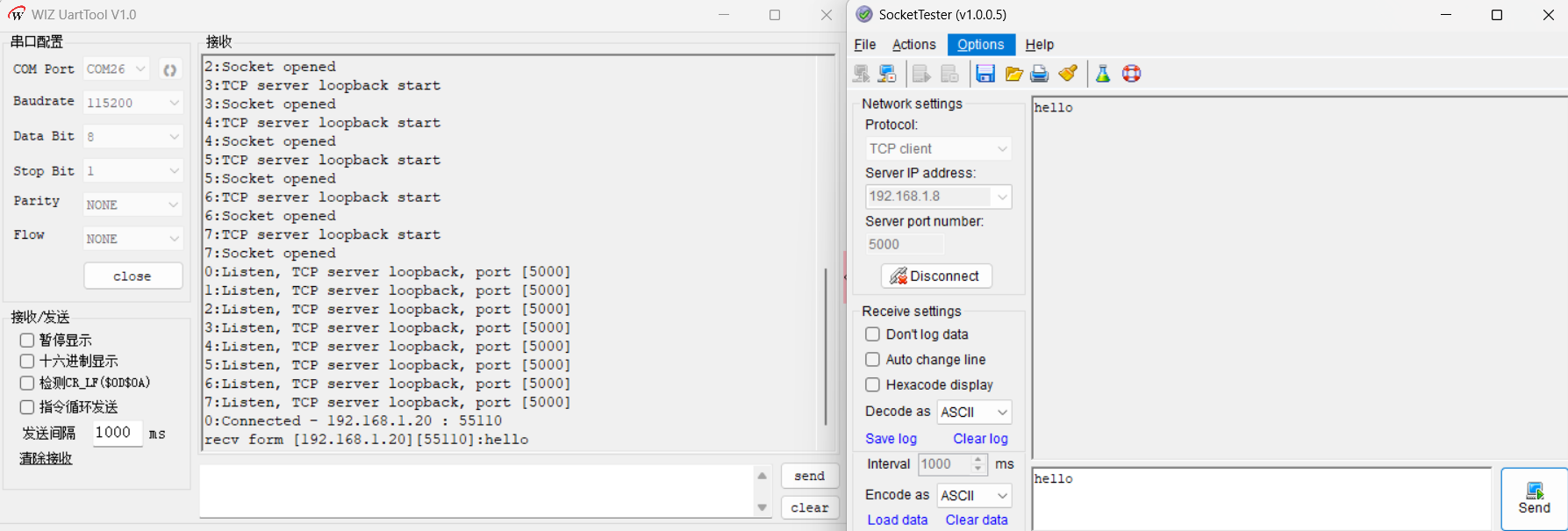

然后打开 SocketTester，设置为 TCP Client 模式，输入 W6300 的 IP 地址（192.168.1.8）和端口号（5000），点击"Connect"连接服务器。可同时建立多个连接（最多 8 个），向每个连接发送数据进行回环测试。

本文基于 W6300 硬件 TCP/IP 协议栈实现了多 Socket TCP 服务器模式通信：

• 8 路并发：8 个 Socket 同时监听同一端口，最多接受 8 个客户端连接
• 同端口监听：TOE 硬件自动将连接分配给空闲 Socket，无需软件负载均衡
• Socket 循环利用：客户端断开后 Socket 重新打开并 listen，持续服务新客户端
• Keepalive 清理：检测异常断开的连接，释放 Socket 资源提高利用率
• 灵活扩展：可监听不同端口、减少 Socket 数量换取更大缓存，满足不同场景
