W6300网络唤醒设备

本示例演示如何在 W6300 上实现网络唤醒（Wake-on-LAN）功能。该例程用到的其他网络协议（例如 DHCP），请参考相关章节。有关 W6300 的初始化过程，请参考 Network Install 章节，这里不再赘述。

开始本例程前，请确认以下工具已安装：

• WIZ UartTool V1.0：串口调试工具：点击下载
• SocketTester：网络调试工具：点击下载

WOL 即网络唤醒（Wake-on-LAN），是一种用于通过网络远程唤醒计算机的网络标准协议。它允许通过发送特定的网络数据包（即"魔术包"，Magic Packet）来唤醒处于休眠或关机状态的设备。

WOL 的特点：

• 简单性：魔术包格式非常简单且固定，由 102 个字节组成，前 6 个字节固定为 0xFF，后续是目标设备 MAC 地址重复 16 次
• 设备待机唤醒：设备在不使用时进入低功耗状态，需要时通过接收魔术包快速恢复正常运行
• 广播机制：魔术包通常通过 UDP 广播发送，即使设备 IP 未知或存在多台设备，也能通过广播包找到目标设备
• 安全性高：WOL 基于 MAC 地址识别目标设备，只有当魔术包中的 MAC 与网卡自身 MAC 匹配时，设备才会被唤醒

1. 开启 WOL 功能：W6300 首先需要开启 NM_WOL 网络模式，使能 WOL 魔术包接收
2. 清除 WOL 中断：初始化时先清一次 WOL 中断标志，避免遗留状态误触发
3. 发送魔术包：当需要唤醒设备时，通过广播发送魔术包
4. 唤醒操作：如果魔术包中的 MAC 地址与自身匹配，W6300 会置位 IK_WOL 中断，软件检测到中断后即可执行唤醒后的业务逻辑

1. Micro USB 线连接 DEBUG USB 口到 PC（供电 + 调试串口）
2. 网线连接开发板 RJ45 网口 到路由器 LAN 口
3. 确保 W6300 与 MH2457 之间的 QSPI 连线正确（CSn、SCK、DATA0~DATA3）

工程核心文件如下：

Project/
├── main.c                    ← 系统入口：串口、GPIO、QSPI 初始化 + user_run()
└── USER/
    ├── user_main.c           ← 网络地址定义 + user_run() 主流程
    ├── wol.c                 ← WOL 后端（wol_backend_init / wol_run）
    ├── wol.h
    ├── wiz_platform.c/h      ← 平台适配：debug_usart_init、wizchip_gpio_init、hspi_init
    └── wiz_interface.c/h     ← W6300 驱动接口：wizchip_initialize、network_init、PHY 检测、软件定时器

文件：USER/user_main.c

static uint16_t local_port = 9000U;

while (1)
{
    wol_run(SOCKET_ID, ethernet_buf, local_port);
}

在 W6300 平台上，WOL 不使用独立的 UDP Socket，而是通过全局的 Network Mode 与 IR 中断实现。为保持与 W5500 例程一致的函数签名，wol_run() 仍然接收 Socket ID、缓存和端口三个参数，但内部会忽略这三个参数。

文件：USER/wol.c — wol_backend_init() 负责把 W6300 切换到 NM_WOL 网络模式并清一次 WOL 中断；wol_run() 在主循环中被不断调用，检查 IK_WOL 中断是否触发。

static int wol_backend_init(void)
{
    netmode_type mode;

    if (ctlnetwork(CN_GET_NETMODE, &mode) < 0)
    {
        return -1;
    }

    mode = (netmode_type)(mode | NM_WOL);
    if (ctlnetwork(CN_SET_NETMODE, &mode) < 0)
    {
        return -1;
    }

    if (ctlnetwork(CN_GET_NETMODE, &mode) < 0)
    {
        return -1;
    }

    if ((mode & NM_WOL) == 0)
    {
        return -1;
    }

    wizchip_clrinterrupt(IK_WOL);
    return 0;
}

void wol_run(uint8_t sn, uint8_t *buf, uint16_t local_port)
{
    static uint8_t initialized = 0U;
    intr_kind interrupt_status;

    /* Compatibility-only W5500 parameters; W6300 WOL is global Network Mode/IR. */
    (void)sn;
    (void)buf;
    (void)local_port;

    if (initialized == 0U)
    {
        if (wol_backend_init() < 0)
        {
            return;
        }
        initialized = 1U;
    }

    interrupt_status = wizchip_getinterrupt();
    if ((interrupt_status & IK_WOL) != 0)
    {
        printf("get wake on line\r\n");
        wizchip_clrinterrupt(IK_WOL);
    }
}

关键点：W6300 的 WOL 是全局网络模式功能，不是 Socket 级别的功能。初始化流程为：通过 ctlnetwork(CN_GET_NETMODE, ...) 读取当前网络模式，按位或上 NM_WOL，再写回；然后通过 wizchip_clrinterrupt(IK_WOL) 清一次 WOL 中断，避免遗留状态。主循环中通过 wizchip_getinterrupt() 读取全局中断寄存器，检测 IK_WOL 位是否置位。

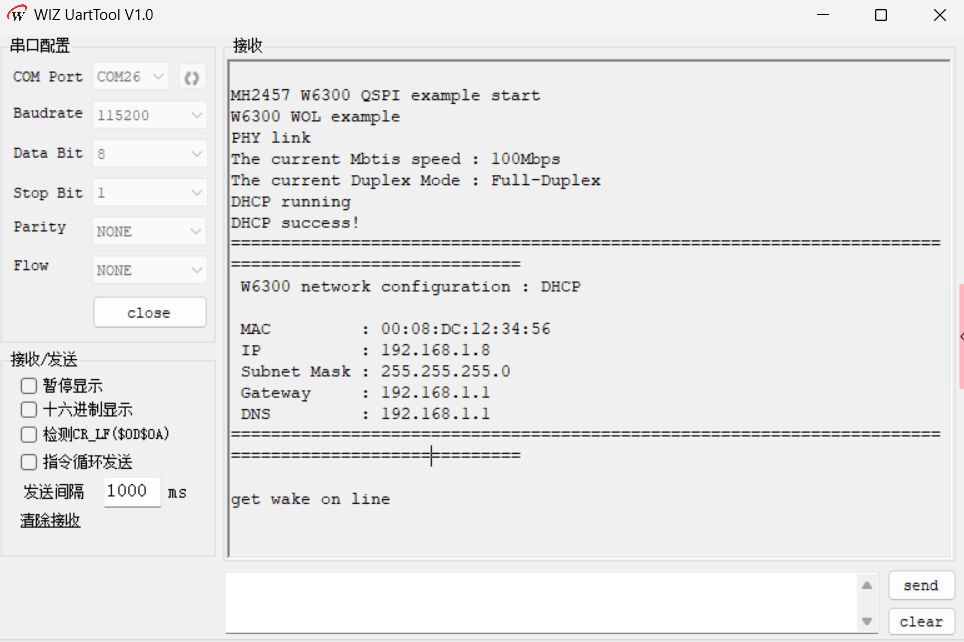

打开 WIZ UartTool V1.0，连接 DEBUG USB 对应 COM 口（115200 / 8N1）。烧录例程运行后，首先进行 PHY 链路检测和 DHCP 获取网络地址，然后 WOL 后端进入 NM_WOL 网络模式并开始监听魔术包。预期串口输出如下：

MH2457 W6300 QSPI example start
W6300 WOL example
PHY link
The current Mbtis speed : 100Mbps
The current Duplex Mode : Full-Duplex
DHCP running
DHCP success!
====================================================================================================
 W6300 network configuration : DHCP

 MAC         : 00:08:DC:12:34:56
 IP          : 192.168.1.8
 Subnet Mask : 255.255.255.0
 Gateway     : 192.168.1.1
 DNS         : 192.168.1.1
====================================================================================================

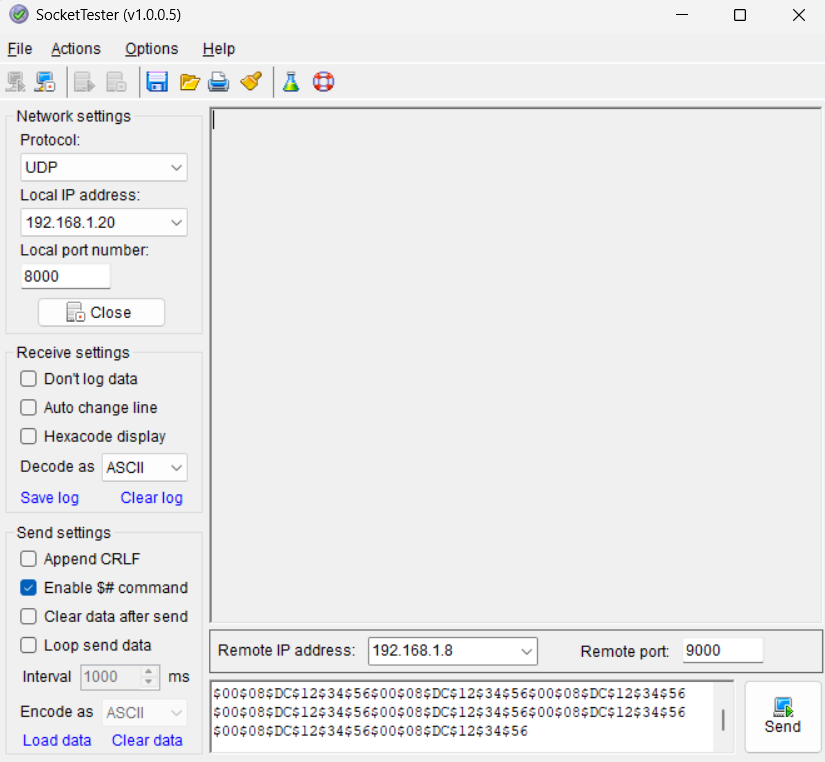

然后在 PC 端打开 SocketTester，设置 UDP 模式，目标 IP 为 W6300 的 IP（192.168.1.8），目标端口可任意（魔术包本身以 MAC 匹配为主），发送 HEX 格式的魔术包数据。

魔术包内容为：FF FF FF FF FF FF + 目标 MAC 地址重复 16 次。W6300 收到魔术包后，串口会打印 get wake on line，表示成功接收到魔术包并触发唤醒事件。

本文讲解了如何在 W6300 芯片上实现网络唤醒（WOL）功能：

• WOL 协议：基于 UDP 广播的远程唤醒协议，通过魔术包（102 字节）唤醒休眠或关机设备
• 魔术包结构：前 6 字节固定为 FF，之后是目标 MAC 地址重复 16 次，硬件自动解析并触发中断
• 实现流程：ctlnetwork 读取网络模式 → 按位或上 NM_WOL 写回 → wizchip_clrinterrupt 清中断 → 主循环检测 IK_WOL
• 关键 API：ctlnetwork(CN_SET_NETMODE, ...) 开启 WOL、wizchip_getinterrupt() 读取中断、IK_WOL 判定魔术包
• 应用价值：远程设备管理、工业设备唤醒、智能家居网关控制、网络设备批量维护
