芯片简介

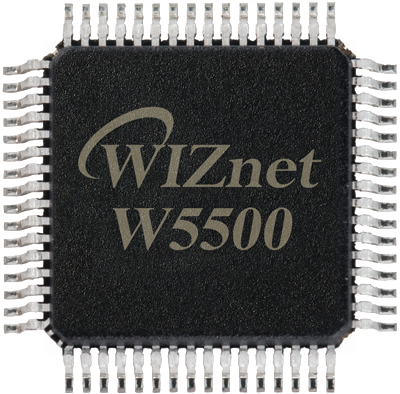

W5500芯片图
数据手册:【W5500数据手册】

  W5500是一款高性价比的以太网芯片,其全球独一无二的全硬件TCPIP协议栈专利技术,解决了嵌入式以太网的接入问题,简单易用,安全稳定,是物联网设备的首选解决方案。WIZnet提供完善的配套资料以及实时周到的技术支持服务,极大地缩短产品开发周期,全方位保障客户项目按时落地。

芯片特点

  • 全硬件TCPIP协议栈
    - 支持TCP,UDP,ICMP,IPv4,ARP,IGMP,PPPoE协议
    - 硬件协议栈不受网络攻击,安全稳定
  • 8个独立的硬件Socket,各路通信互不影响
  • 32KB片上缓存供TCP/IP包处理
  • 集成802.3以太网MAC
  • 集成10BaseT / 100Base-T以太网PHY
  • 主机接口:SPI高速串行外设接口(最高80Mhz )
  • 低功耗,工作温度40℃左右
  • 支持嵌入式操作系统:Linux & RTOS
  • 支持掉电模式 & UDP网络唤醒
  • 工作电压3.3V,I/O 5V耐压
  • 支持自动协商(全/半双工,10M/100M)
  • 48Pin LQFP无铅封装(7x7mm, 0.5mm针间距)





全硬件TCPIP协议栈

W5500内核

W5500以太网芯片内核

W5500接入方案全硬件TCP/IP协议栈以太网接入方案
