本篇文章，我们将详细介绍如何在W5500芯片上面实现SNMP功能。并通过实战例程，为大家讲解如何使用MIB Browser管理W5500。

该例程用到的其他网络协议，例如DHCP， 请参考相关章节。有关 W5500 的初始化过程，请参考Network install，这里将不再赘述。

SNMP协议简介

SNMP（Simple Network Management Protocol，简单网络管理协议）是一种用于管理和监控网络设备的协议。它是应用层协议，广泛应用于网络设备（如路由器、交换机、服务器、打印机等）的管理和监控。 SNMP提供了机制以便网络管理员可以监控网络性能、发现网络问题，并对设备进行管理。

SNMP协议特点

  • 简单性：：设计轻量，便于实现和部署。
  • 互操作性：提供标准化的设备管理方式，不同厂商的设备可以通过SNMP实现互通
  • 跨平台支持：SNMP是一种开放的标准协议，被广泛应用于各种网络设备和操作系统。。
  • 实时监控：支持快速的数据采集和报警机制。
  • 扩展性：通过MIB支持不同设备的特定功能。
  • 资源效率：协议设计轻量，适合低带宽和高延迟的网络环境。

应用场景

接下来，我们了解下在W5500上，可以使用SNMP协议完成哪些操作及应用呢？

  • 故障报警和日志管理：设备在检测到异常或故障时，可以通过 SNMP TRAP 将报警信息发送到网络管理系统。
  • 工业自动化和环境监控：在工业自动化和环境监控中，W5500 可使用 SNMP 汇报传感器数据。
  • 数据中心和机房管理：用于数据中心和机房中监控服务器、交换机及其他网络设备的状态。

使用MIB Browser管理W5500流程

  1. 下载并安装MIB Browser链接：https://www.ireasoning.com/download/mibfree/setup.exe
  2. 创建分支

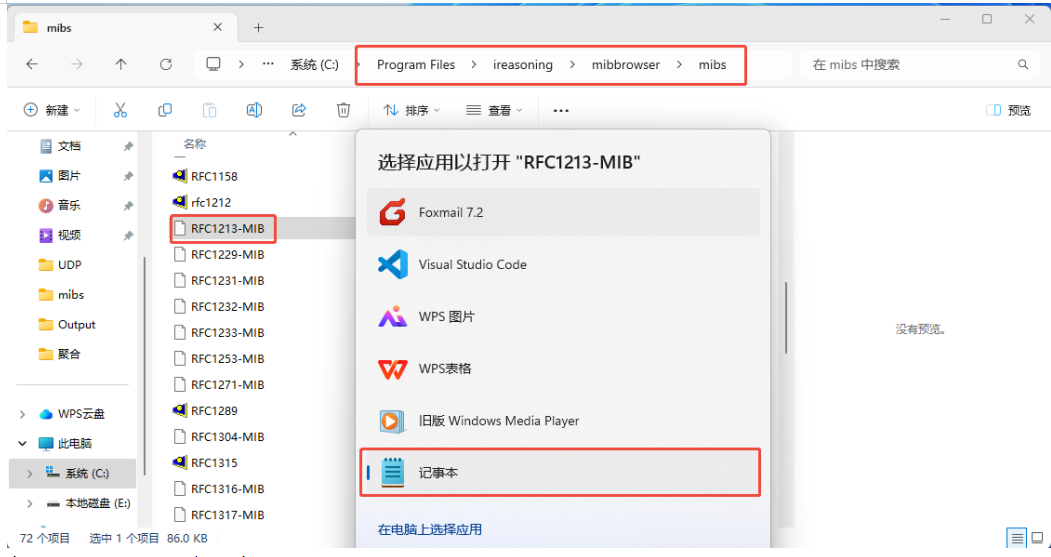

    3. 打开安装目录下 mibs 文件夹，找到 RFC1213-MIB 文件，右键使用记事本打开，上方路径栏可以寻找路径。

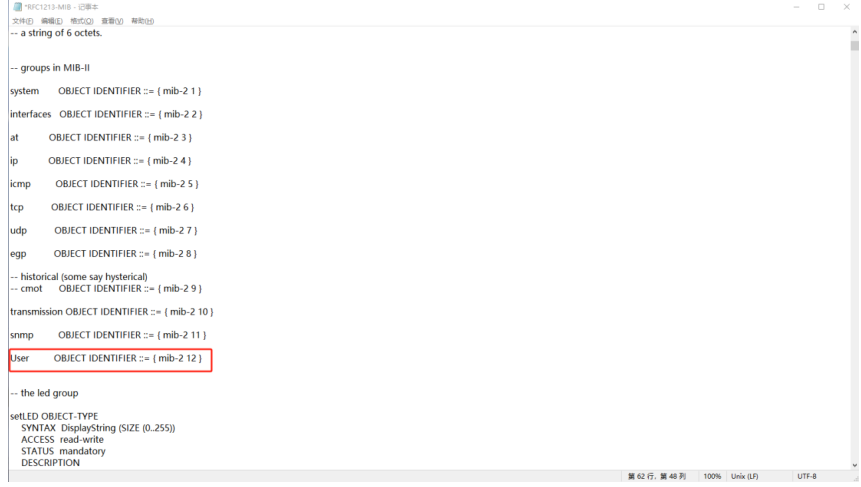

    在snmp后添加一个新分支，命名为User

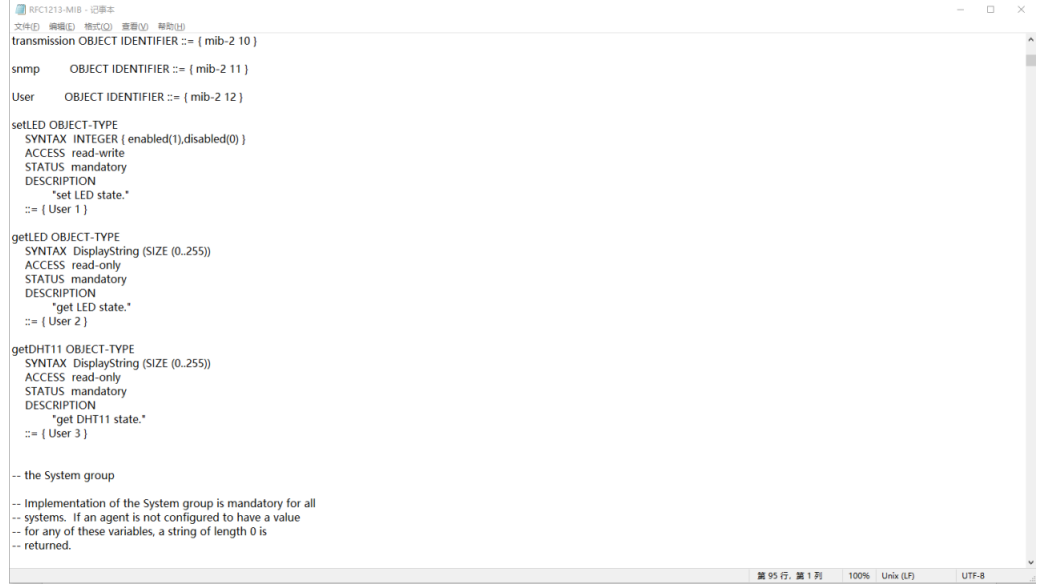

  3. 添加叶子节点（功能）

    4. 在分支后方继续添加功能代码

    叶子节点格式如下：

    setLED OBJECT-TYPE                        //添加一个新叶子节点，命名为 setLED
SYNTAX INTEGER { enabled(1),disabled(0) } //设置数据类型
ACCESS read-write                         //设置读写权限
DESCRIPTION                               //注释
::= { User 1 }                            //叶子所在分支，与叶子编号

    添加完毕后保存并退出

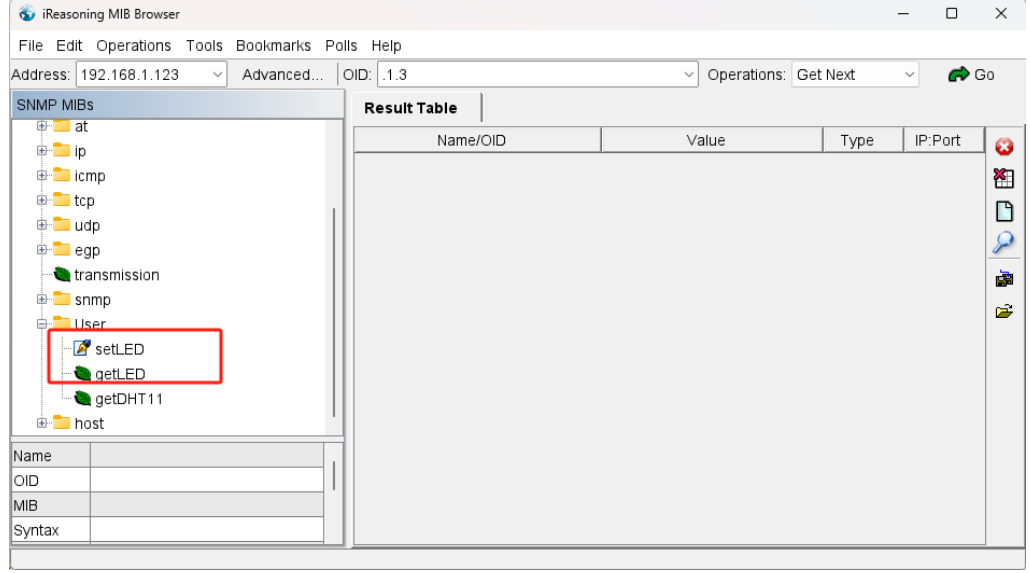

    添加完成后，MIB Browser软件如下所示：

  4. 代码适配功能
  5. 测试

SNMP架构组成

SNMP架构包括以下几个主要部分：

  • 管理站（Manager）：运行SNMP管理软件，用于发送请求和接收设备信息。通过命令操作网络设备，执行配置或监控任务。
  • 代理（Agent）： 安装在受管理设备上的软件，负责将设备的状态信息存储在MIB中，并响应来自管理站的查询。能动地发送陷阱（Trap）以报告事件。
  • 管理信息库（MIB）：定义设备的可管理参数及其数据结构MIB通常以树状结构组织，每个节点代表一个管理对象，具有唯一的对象标识符（OID）。
  • 协议（SNMP协议本身）：负责管理站和代理之间的通信，支持基本操作如获取、设置和通知。

OID详解

简单网络管理协议（SNMP）的OID（对象标识符）是一个用于唯一标识网络设备上管理信息库（MIB）中对象的标识符。 OID是一种分层的命名方案，允许管理员查询和设置网络设备上的各种参数。

下面是OID的详解：

OID结构

OID由一系列整数组成，这些整数通过点号（.）分隔，形成了一个层次结构。例如：

1.3.6.1.2.1.1.1.0

在这个结构中，每个数字都代表一个组织或节点在层次结构中的位置。

OID层次解释

1：表示ISO（国际标准化组织）

3：表示org（组织）

6：指定IETF（互联网工程任务组）作为组织

1：表示IETF管理的MIB（管理信息库）

后续的数字则进一步定义了特定的MIB模块、对象类型、实例等信息。

常见的OID前缀

1.3.6.1.2.1：这是最常用的OID前缀，通常简写为.iso.org.dod.internet.mgmt.mib-2，它指的是IETF定义的MIB-2。

具体OID示例

1.3.6.1.2.1.1.1.0：这是sysDescr的OID，用于获取系统描述。

1.3.6.1.2.1.1.2.0：这是sysObjectID的OID，用于获取系统对象标识符。

1.3.6.1.2.1.1.3.0：这是sysUpTime的OID，用于获取系统正常运行时间。

如何使用OID

查询：使用SNMP GET请求，可以查询特定OID的值。

设置：使用SNMP SET请求，可以修改特定OID的值（需要设备支持）。

遍历：使用SNMP WALK请求，可以遍历一个OID下的所有子节点。

请注意:

OID的具体值和结构可能会随着网络设备的不同而有所不同。在使用OID之前，最好查阅相应设备的MIB文档，以了解其支持的具体OID及其功能。OID是SNMP管理中不可或缺的部分，通过OID， 网络管理员可以进行监控网络状态、配置网络设备、接收警报通知等操作。理解和掌握OID对于网络管理和故障排除非常重要。

SNMP报文格式

SNMP 报文基于ASN.1（Abstract Syntax Notation One）编码规则，通常使用BER（Basic Encoding Rules）进行传输。以下是SNMP报文的基本格式和关键字段，本例程中使用的是SNMPv1版本，以下对SNMPv1进行讲解， 而对于其他版本的报文格式，由于篇幅有限，这里将不再进行讲解，感兴趣的朋友可自行查阅资料进行学习。

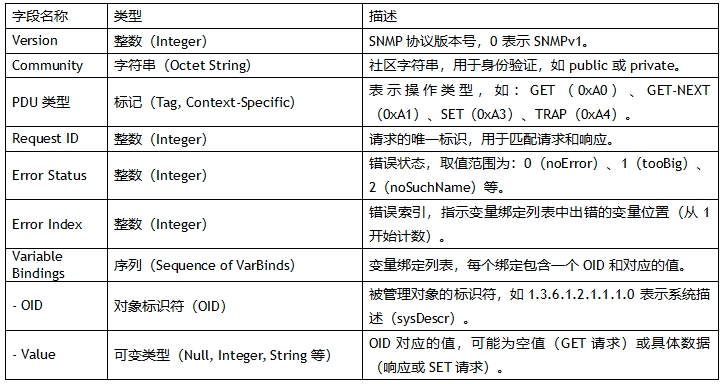

SNMP报文结构

报文字段详解

Version（版本号）

此字段定义 SNMP 协议的版本号，用一个整数表示：

  • 0 表示 SNMPv1。
  • 1 表示 SNMPv2c。
  • 3 表示 SNMPv3。

该字段是解析报文的基础，不同版本的报文格式存在差异。

Community（社区字符串）

社区字符串是 SNMPv1 和 SNMPv2c 的一种简单身份验证机制，用于限制对管理对象的访问权限。 它是一个字符串（Octet String），常见的值包括：

  • public：表示只读访问权限。
  • private：表示读写访问权限。

PDU（协议数据单元）类型

PDU 定义了操作类型，通过一个标记值（Tag, Context-Specific）来区分：

  • 0xA0：GET 请求，用于获取管理对象的值。
  • 0xA1：GET-NEXT 请求，用于获取下一个对象的值。
  • 0xA3：SET 请求，用于设置管理对象的值。
  • 0xA4：TRAP，用于代理向管理站报告事件。

Request ID（请求 ID）

请求 ID 是一个整数，用于唯一标识一个请求。它由发起方生成，并在响应中携带相同的 ID。 通过此字段，接收方可以将响应与对应的请求进行匹配。如果响应中的请求 ID 不一致，则表明响应与请求无关。

Error Status（错误状态）

此字段用整数表示请求的执行状态：

  • 0：noError，表示请求执行成功，没有错误。
  • 1：tooBig，请求的响应数据超出接收方的最大允许大小。
  • 2：noSuchName，请求中指定的 OID 不存在。
  • 3：badValue，请求中的值非法或不支持。
  • 4：readOnly，请求试图修改只读对象。
  • 5：genErr，发生了通用错误，具体原因未明确。

Error Index（错误索引）

如果 Error Status 的值不为 0，此字段指示变量绑定列表中出错的变量位置（从 1 开始计数）。如果没有错误，此字段的值为 0。

5Variable Bindings（变量绑定列表）

变量绑定列表是 SNMP 报文的核心部分，包含一个或多个变量绑定（VarBind）。每个变量绑定由以下两部分组成：

OID（对象标识符）

OID 是管理对象的唯一标识符，用点分十进制表示。例如：

  • 1.3.6.1.2.1.1.1.0：表示 sysDescr，系统描述。
  • 1.3.6.1.2.1.1.5.0：表示 sysName，系统名称。

Value（值）

OID 的值根据请求类型不同可能为以下几种：

  • 在 GET 请求中，值通常为空（Null）。
  • 在 GET-RESPONSE 报文中，值为具体数据，例如整型（Integer32）、字符串（Octet String）等。
  • 在 SET 请求中，值是要设置的新值。

SNMP报文解析

MIB Browser向W5500发送LED设置报文：

| 报文原文 |
30 2a 02 01 00 04 06 70 75 62 6c 69 63 a3 1d 02 04 58 2d f9 6c 02 01 00 02 01 00 30 0f 30 0d 06 08 2b 06 01 02 01 0c 01 00 02 01 01

| 报文解析 |
Simple Network Management Protocol	(简单网络管理协议(SNMP 报文))
    version: version-1 (0)	        (使用的 SNMP 协议版本，值为 0 表示 SNMPv1)
    community: public	            (社区字符串为 "public"，通常表示只读权限)
    data: set-request (3)	        (PDU 类型为 SET-REQUEST，表示设置管理对象的值)
        set-request
            request-id: 1479407980	 (请求的唯一标识符，用于匹配请求和响应)
            error-status: noError (0)(错误状态为 noError (0)，表示没有错误发生)
            error-index: 0	         (错误索引为 0，表示变量绑定列表中没有错误对象)
            variable-bindings: 1 item	(变量绑定列表中包含 1 个变量)
                1.3.6.1.2.1.12.1.0: 1	    (OID 为 1.3.6.1.2.1.12.1.0，设置的值为 1)
                    Object Name: 1.3.6.1.2.1.12.1.0 (iso.3.6.1.2.1.12.1.0)		(OID 对应的完整名称)
                    Value (Integer32): 1	(设置的值为整数类型，值为 1)
                    [Response In: 237]	    (表示该请求的响应报文序号为 237)

W5500响应报文：

| 报文原文 |
30 2a 02 01 00 04 06 70 75 62 6c 69 63 a2 1d 02 04 58 2d f9 6c 02 01 00 02 01 00 30 0f 30 0d 06 08 2b 06 01 02 01 0c 01 00 02 01 01

| 报文解析 |
Simple Network Management Protocol
    version: version-1 (0)	                            (版本号：SNMPv1(值为 0))
    community: public	                                (社区字符串："public"，用于身份验证)
    data: get-response (2)
        get-response	(GET-RESPONSE 数据部分)          (数据类型：GET-RESPONSE(值为 2)，表示这是一个响应报文)
            request-id: 1479407980	                    (请求 ID：1479407980，用于匹配请求和响应)
            error-status: noError (0)	                (错误状态：noError(值为 0)，表示没有错误)
            error-index: 0	                            (错误索引：0，表示没有发生错误的变量索引)
            variable-bindings: 1 item	                (变量绑定：包含 1 个变量)
                1.3.6.1.2.1.12.1.0: 1                  	(变量绑定内容)
                    Object Name: 1.3.6.1.2.1.12.1.0 (iso.3.6.1.2.1.12.1.0)		(对象标识符(OID))
                    Value (Integer32): 1	(OID 对应的值，类型为 Integer32，值为 1)
    [Response To: 236]	(对请求 ID 236 的响应)
    [Time: 0.023844000 seconds]	(响应耗时：0.023844 秒)

实现过程

请注意:

测试实例需要PC端和W5500处于同一网段。

接下来，我们看看如何在代码上适配MIB Browser上添加的功能。

步骤1：初始化LED并注册到SNMP中


user_led_init();
user_led_control_init(get_user_led_status, set_user_led_status);

步骤2：注册snmp定时器


/**
* @brief   1ms timer IRQ Handler
* @param   none
* @return  none
*/
void TIM3_IRQHandler(void)
{
    static uint32_t tim3_1ms_count = 0;
    static uint8_t tim3_10ms_count = 0;
    if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)
    {
        tim3_1ms_count++;
        tim3_10ms_count++;
        if (tim3_1ms_count >= 1000)
        {
            DHCP_time_handler();

            tim3_1ms_count = 0;
        }
        if(tim3_10ms_count>=10)
        {
            SNMP_time_handler();
            tim3_10ms_count=0;
        }
        TIM_ClearITPendingBit(TIM3, TIM_IT_Update);
    }
}

我们需要10ms调用一次SNMP_time_handler()函数，方便SNMP进行超时处理。

步骤3：添加功能函数

在snmp_custom.c文件中的snmpData结构体变量中，添加功能函数：


dataEntryType snmpData[] =
{
    // System MIB
    // SysDescr Entry
    {   8,                                  {0x2b, 6, 1, 2, 1, 1, 1, 0}, SNMPDTYPE_OCTET_STRING,   30,
{"WIZnet Embedded SNMP Agent"},                  NULL,                  NULL},
    // SysObjectID Entry
    {   8,                                  {0x2b, 6, 1, 2, 1, 1, 2, 0},       SNMPDTYPE_OBJ_ID,    8,
{"\x2b\x06\x01\x02\x01\x01\x02\x00"},                  NULL,                  NULL},
    // SysUptime Entry
    {   8,                                  {0x2b, 6, 1, 2, 1, 1, 3, 0},   SNMPDTYPE_TIME_TICKS,    0,
{""},         currentUptime,                  NULL},
    // sysContact Entry
    {   8,                                  {0x2b, 6, 1, 2, 1, 1, 4, 0}, SNMPDTYPE_OCTET_STRING,   30,
{"http://www.wizwiki.net/forum"},                  NULL,                  NULL},
    // sysName Entry
    {   8,                                  {0x2b, 6, 1, 2, 1, 1, 5, 0}, SNMPDTYPE_OCTET_STRING,   30,
{"http://www.wiznet.co.kr"},                  NULL,                  NULL},
    // Location Entry
    {   8,                                  {0x2b, 6, 1, 2, 1, 1, 6, 0}, SNMPDTYPE_OCTET_STRING,   30,
{"4F Humax Village"},                  NULL,                  NULL},
    // SysServices
    {   8,                                  {0x2b, 6, 1, 2, 1, 1, 7, 0},      SNMPDTYPE_INTEGER,    4,
{""},                  NULL,                  NULL},
    {   8,                                  {0x2b, 6, 1, 2, 1, 12, 2, 0}, SNMPDTYPE_OCTET_STRING,   30,
{""}, get_LEDStatus_UserLED,                  NULL},
    {   8,                                  {0x2b, 6, 1, 2, 1, 12, 1, 0},      SNMPDTYPE_INTEGER,    4,
{""},                  NULL, set_LEDStatus_UserLED},
    // OID Test #1 (long-length OID example, 19865)
    {0x0a, {0x2b, 0x06, 0x01, 0x04, 0x01, 0x81, 0x9b, 0x19, 0x01, 0x00}, SNMPDTYPE_OCTET_STRING,   30,
{"long-length OID Test #1"},                  NULL,                  NULL},
    // OID Test #2 (long-length OID example, 22210)
    {0x0a, {0x2b, 0x06, 0x01, 0x04, 0x01, 0x81, 0xad, 0x42, 0x01, 0x00}, SNMPDTYPE_OCTET_STRING,   35,
{"long-length OID Test #2"},                  NULL,                  NULL},
    // OID Test #2: SysObjectID Entry
    {0x0a, {0x2b, 0x06, 0x01, 0x04, 0x01, 0x81, 0xad, 0x42, 0x02, 0x00},       SNMPDTYPE_OBJ_ID, 0x0a,
{"\x2b\x06\x01\x04\x01\x81\xad\x42\x02\x00"},                  NULL,                  NULL},
      };

结构体变量snmpData 的结构体dataEntryType定义如下所示：


typedef struct {
  uint8_t oidlen;
  uint8_t oid[MAX_OID];
  uint8_t dataType;
  uint8_t dataLen;
  union {
    uint8_t octetstring[MAX_STRING];
    uint32_t intval;
  } u;
  void (*getfunction)(void *, uint8_t *);
  void (*setfunction)(int32_t);
} dataEntryType;

步骤4：初始化snmp协议


void snmpd_init(uint8_t * managerIP, uint8_t * agentIP, uint8_t sn_agent, uint8_t sn_trap)
{
#ifdef _SNMP_DEBUG_
  printf("\r\n - SNMP : Start SNMP Agent Daemon\r\n");
#endif
  SOCK_SNMP_AGENT = sn_agent;
  SOCK_SNMP_TRAP = sn_trap;
  if((SOCK_SNMP_AGENT > _WIZCHIP_SOCK_NUM_) || (SOCK_SNMP_TRAP > _WIZCHIP_SOCK_NUM_)) return;
  startTime = getSNMPTimeTick(); // Start time (unit: 10ms)
  initTable(); // Settings for OID entry values

  initial_Trap(managerIP, agentIP);
/*
  // Example Codes for SNMP Trap
  {
  dataEntryType enterprise_oid = {0x0a, {0x2b, 0x06, 0x01, 0x04, 0x01, 0x81, 0x9b, 0x19, 0x01,  0x00},

SNMPDTYPE_OBJ_ID, 0x0a, {"\x2b\x06\x01\x04\x01\x81\x9b\x19\x10\x00"},	NULL, NULL};
  dataEntryType trap_oid1 = {8, {0x2b, 6, 1, 4, 1, 0, 11, 0}, SNMPDTYPE_OCTET_STRING, 30, {""},
NULL, NULL};
  dataEntryType trap_oid2 = {8, {0x2b, 6, 1, 4, 1, 0, 12, 0}, SNMPDTYPE_INTEGER, 4, {""}, NULL,  NULL};
  strcpy((char *)trap_oid1.u.octetstring, "Alert!!!"); 	// String added
  trap_oid2.u.intval = 123456;	// Integer value added
  // Generic Trap: warmStart
  snmp_sendTrap((void *)"192.168.0.214", (void *)"192.168.0.112", (void *)"public",
enterprise_oid, SNMPTRAP_WARMSTART, 0, 0);
  // Enterprise-Specific Trap
  snmp_sendTrap((void *)"192.168.0.214", (void *)"192.168.0.112", (void *)"public",   enterprise_oid,
6,  0, 2, &trap_oid1, &trap_oid2);
}
*/
}

这一步，主要是将使用的socket号，管理IP地址，请求IP地址等参数注册进去，并且记录开始时间。如果想使用Trap主动上报，可以参考注释中的示例代码。

步骤5：在主循环中运行snmpd_run()函数

snmpd run()函数代码如下：


int32_t snmpd_run(void)
{
    int32_t ret;
  int32_t len = 0;

  uint8_t svr_addr[6];
  uint16_t  svr_port;
  if(SOCK_SNMP_AGENT > _WIZCHIP_SOCK_NUM_) return -99;

  switch(getSn_SR(SOCK_SNMP_AGENT))
  {
    case SOCK_UDP :
      if ( (len = getSn_RX_RSR(SOCK_SNMP_AGENT)) > 0)
      {
        request_msg.len= recvfrom(SOCK_SNMP_AGENT, request_msg.buffer, len, svr_addr,
&svr_port);
      }
      else
      {
        request_msg.len = 0;
      }
      if (request_msg.len > 0)
      {
#ifdef _SNMP_DEBUG_
        dumpCode((void *)"\r\n[Request]\r\n", (void *)"\r\n", request_msg.buffer,
request_msg.len);
  #endif
        // Initialize
        request_msg.index = 0;
        response_msg.index = 0;
        errorStatus = errorIndex = 0;
        memset(response_msg.buffer, 0x00, MAX_SNMPMSG_LEN);
        // Received message parsing and send response process
        if (parseSNMPMessage() != -1)
        {
          sendto(SOCK_SNMP_AGENT, response_msg.buffer, response_msg.index,  svr_addr,
svr_port);
        }
  #ifdef _SNMP_DEBUG_
        dumpCode((void *)"\r\n[Response]\r\n", (void *)"\r\n", response_msg.buffer,
response_msg.index);
    #endif
      }
      break;
    case SOCK_CLOSED :
      if((ret = socket(SOCK_SNMP_AGENT, Sn_MR_UDP, PORT_SNMP_AGENT, 0x00)) != SOCK_SNMP_AGENT)
        return ret;
    #ifdef _SNMP_DEBUG_
      printf(" - [%d] UDP Socket for SNMP Agent, port [%d]\r\n", SOCK_SNMP_AGENT,
PORT_SNMP_AGENT);
    #endif
      break;
    default :
      break;
  }
  return 1;
}

snmpd_run()函数会执行一个UDP状态机，当收到SNMP管理的消息后会执行解析以及回复操作。

运行结果

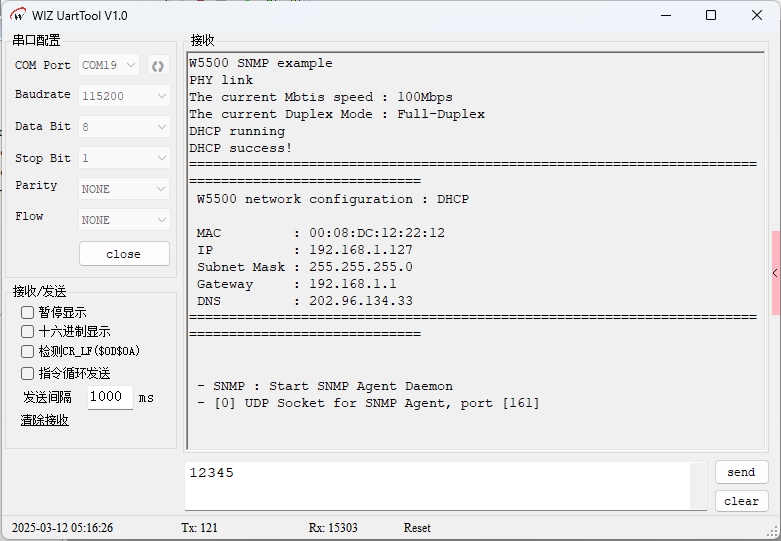

烧录例程运行后，首先可以看到打印了PHY链路检测和DHCP获取网络信息，然后是运行SNMP程序：

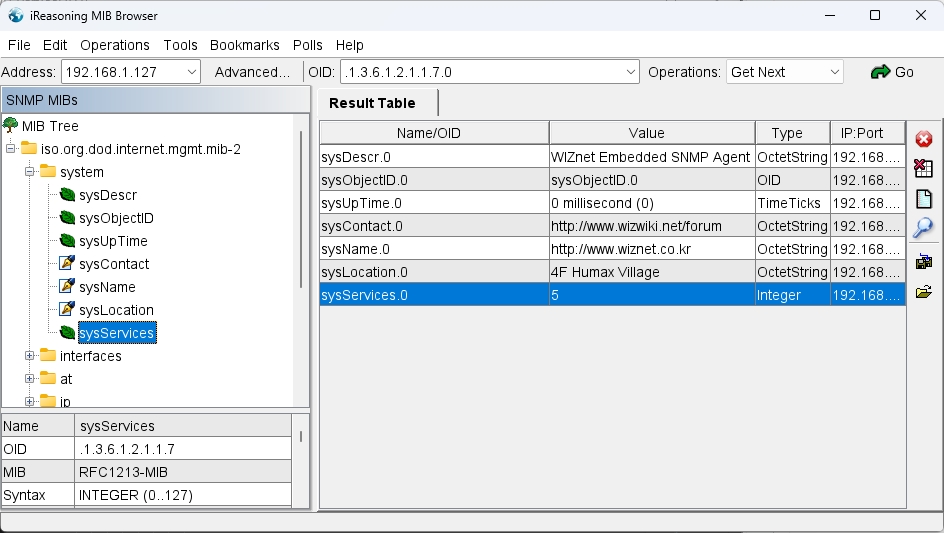

打开MIB Borwser，输入W5500的地址，然后依次点击system分支下的各个节点，获取到的结果与代码定义相同：

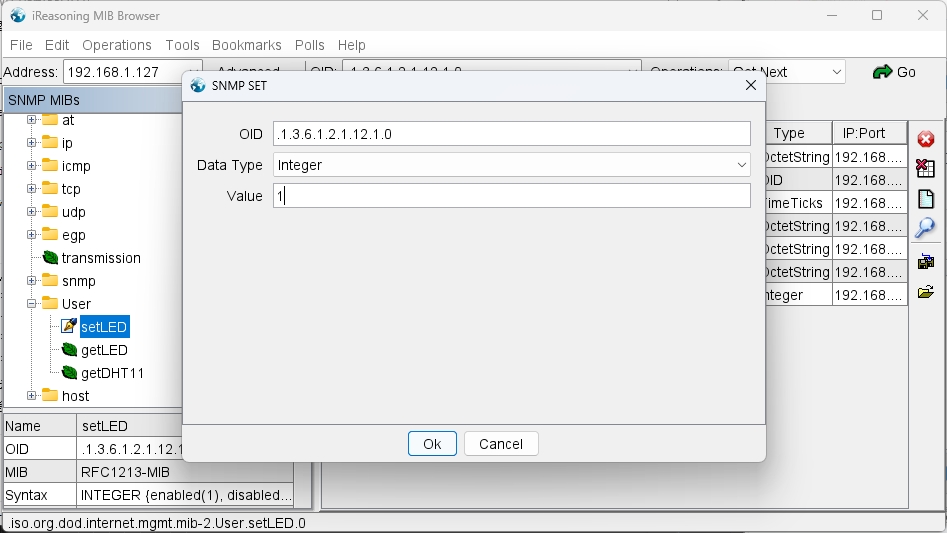

再找到User分支下的setLED 指令，右键指令，点击 set，类型选择 integer，Value 填 1，点击 OK：

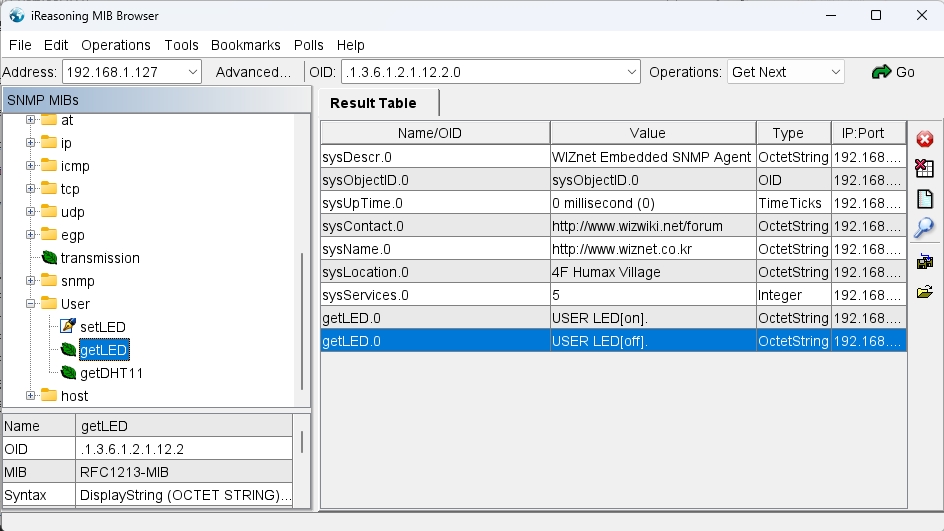

getLED 指令，右键指令，点击 get，即可读出 LED 状态：

总结

本文讲解了如何在 W5500 芯片上实现 SNMP 功能，通过实战例程展示了使用 MIB Browser 管理 W5500 的具体过程，涵盖在 MIB Browser 中创建分支、添加叶子节点，以及在代码中适配功能等关键步骤。文章详细介绍了 SNMP 协议的概念、特点、应用场景、架构组成、OID 详解和报文格式，帮助读者理解其在网络设备管理和监控中的重要作用。

下一篇文章将讲解如何使用W5500的IPRAW模式实现PING操作，敬请期待！

下载本章例程

我们提供完整的工程文件以及配套开发板，方便你随时测试，快速完成产品开发:

Get started
开发环境: Keil MDK5 配套开发板
Avatar
Andy

W5500 技术支持专家

目录
