DNS
本篇文章，我们将详细介绍如何在W5500芯片上面实现DNS域名解析功能。并通过实战例程，为大家讲解如何将wiznet.io的域名解析为实际IP地址，供大家参考。
该例程用到的其他网络协议，例如DHCP，请参考相关章节。有关初始化过程，请参考Network Install章节，这里将不再赘述。
DNS协议简介
在学习DNS协议之前，我们先区分一下IP地址和域名这两个概念：
- IP地址：一长串能够唯一地标记网络上地计算机的数字。
- 域名：又称网域，是由一串用点分隔的名字组成的Internet上某一台计算机或计算机组的名称，用于在数据传输时对计算机的定位标识，例如:wiznet.io。
如何理解域名和网址的概念，可以这么理解，网址里面包含域名。举个例子：https://wiznet.io/Products就是一个网址，而wiznet.io就是域名。 因为 IP 地址具有不方便记忆并且不能显示地址组织的名称和性质等缺点，所以设计出了域名，并通过域名解析协议（DNS，Domain Name System）来将域名和 IP 地址相互映射，使人能够更方便地访问互联网，而不用去记住能够被机器直接读取的 IP 地址数串。将域名映射成 IP 地址称为DNS正向解析，将 IP 地址映射成域名称为DNS反向解析。
DNS协议可以使用UDP或者TCP进行传输，使用的端口号都为53，但大多数情况下DNS都是用UDP进行传输。
以上是DNS协议的简介，如想深入了解该协议，请参考mozilla网站上的介绍： DNS - MDN Web 文档术语表：Web 相关术语的定义 | MDN
DNS域名介绍
DNS域名通常分为以下几类：
- 根域名服务器：根域名服务器是DNS系统的顶层，负责管理整个DNS命名空间的根区（Root Zone）。它主要用于引导查询，指向顶级域（TLD）的权威服务器。
- 顶级域名服务器：负责特定顶级域（如.com、.org、.net）或国家/地区代码顶级域（ccTLD，如.cn、.uk）的解析。
- 权威DNS服务器：负责存储并提供特定域名的DNS记录信息。
- 本地DNS服务器：本地域名服务器是电脑解析时的默认域名服务器，即电脑中设置的首选 DNS 服务器和备选 DNS 服务器。常见的有电信、联通、谷歌、阿里等的本地 DNS 服务。
DNS查询方式
DNS查询方式分为以下两种：
- 递归查询指由DNS客户端（如用户设备或本地域名服务器）向DNS服务器发起的查询请求，DNS服务器负责全程完成查询过程，并将最终的解析结果返回给客户端。
- 迭代查询指DNS服务器返回给客户端或请求者的下一步建议，而不是直接返回最终结果，由客户端自行完成多次查询，逐步获取解析结果。

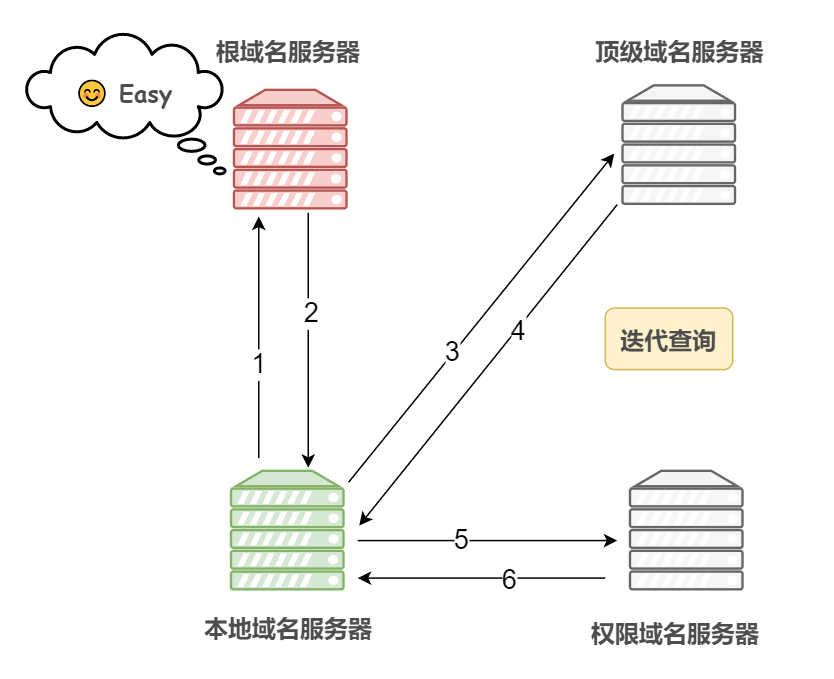

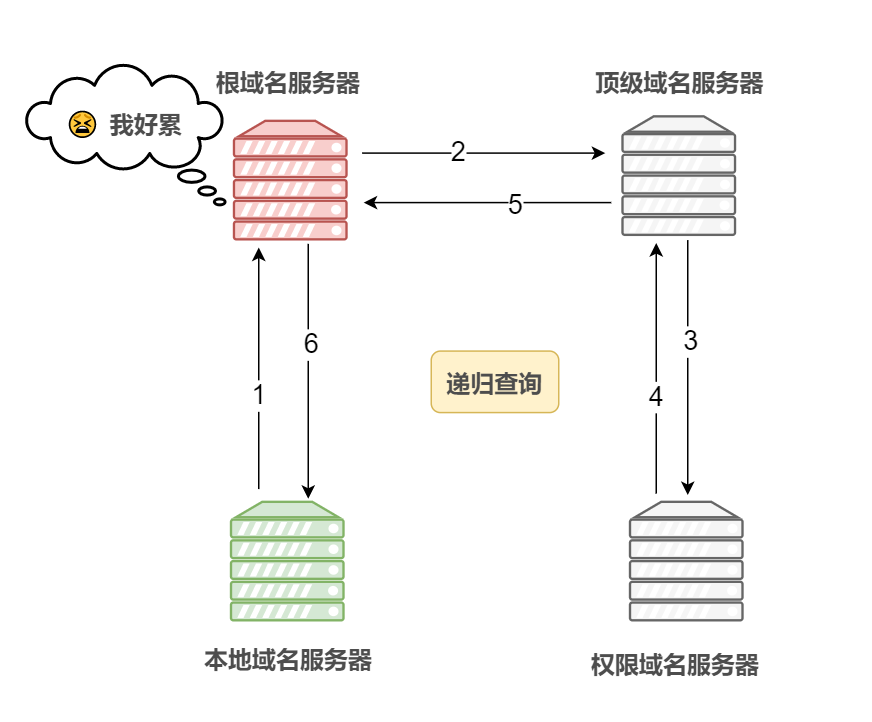

下面两张图则是递归查询和迭代查询的工作流程图。
DNS协议的基本工作流程
- 首先搜索「浏览器的 DNS 缓存」，缓存中维护一张域名与 IP 地址的对应表；
- 若没有命中，则继续搜索「操作系统的 DNS 缓存」；
-
若仍然没有命中，则操作系统将域名发送至「本地域名服务器」，本地域名服务器查询自己的 DNS缓存，查找成功则返回结果；
请注意:
主机和本地域名服务器之间的查询方式是「递归查询」
-
若本地域名服务器的
DNS缓存没有命中，则本地域名服务器向上级域名服务器进行查询，通过以下方式进行「迭代查询」；
请注意:
本地域名服务器和其他域名服务器之间的查询方式是「迭代查询」，防止根域名服务器压力过大
- 首先本地域名服务器向「根域名服务器」发起请求，根域名服务器是最高层次的，它并不会直接指明这个域名对应的 IP 地址，而是返回顶级域名服务器的地址，也就是说给本地域名服务器指明一条道路，让他去这里寻找答案。
- 本地域名服务器拿到这个「顶级域名服务器」的地址后，就向其发起请求，获取「权限域名服务器」的地址
- 本地域名服务器根据权限域名服务器的地址向其发起请求，最终得到该域名对应的 IP 地址
- 嵌入式Web服务器：一些嵌入式设备内置Web服务器（例如路由器、网关、传感器设备等），通过TCP协议提供网页接口给用户进行配置和监控。
- 本地域名服务器将得到的 IP 地址返回给操作系统，同时自己将 IP 地址缓存起来；
- 操作系统将 IP 地址返回给浏览器，同时自己也将 IP 地址缓存起来；
- 至此，浏览器就得到了域名对应的 IP 地址，并将 IP 地址缓存起来；

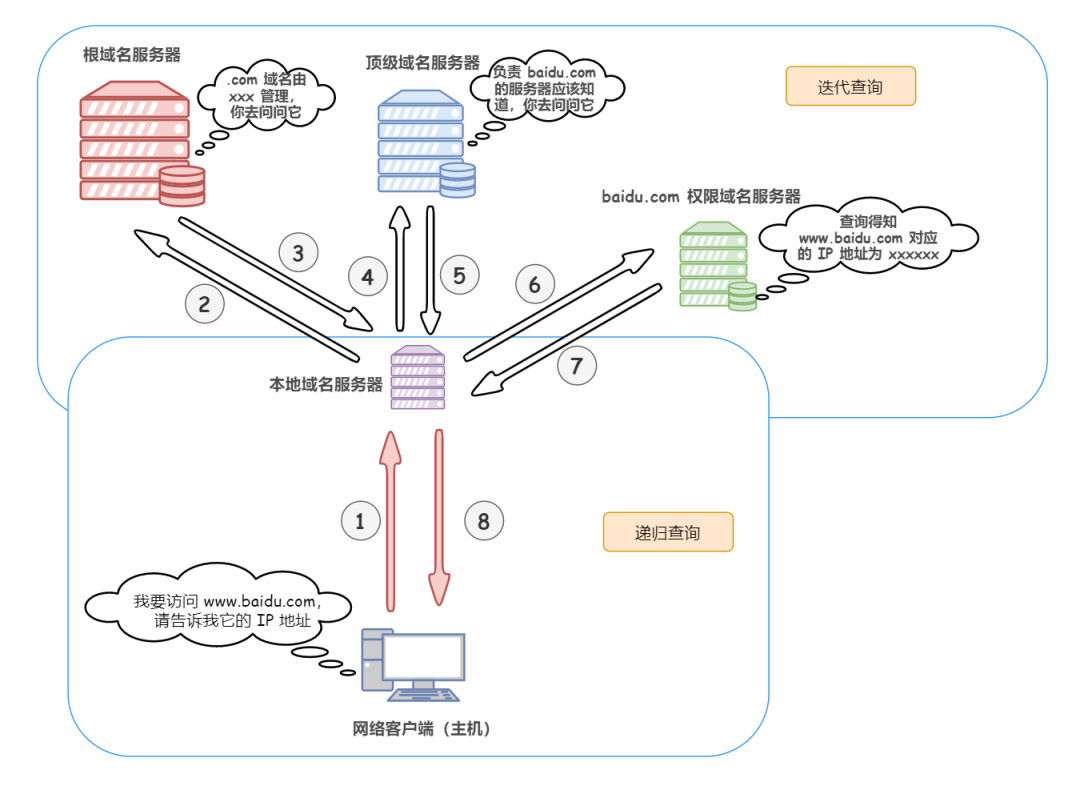

上文配合下图更直观理解DNS工作过程。
在W5500上使用DNS正向解析wiznet.io域名时，我们只需要向本地域名服务器发送DNS请求报文，然后解析DNS响应报文即可。
DNS报文
DNS报文分为以下五个部分：
- 报文头部：定义了请求或响应的元信息（如标志、条目数等）。
- 问题区域：描述了查询的域名和查询类型。
- 回答区域：包含查询的最终结果（如域名对应的IP地址）。
- 权威区域：提供权威DNS服务器的信息。
- 附加区域：包含附加的相关信息（如域名的A记录）。
DNS请求报文主要由报文头部和问题区域组成，回答区域、权威区域和附加区域为空。
-
报文头部
- Transaction ID：固定长度为16bit，唯一标识符，用于匹配请求和响应。
- Flags：固定长度为16bit，标志位（例如查询类型、递归期望等）。
- Questions：固定长度为16bit，问题区域的条目数，通常为1。
- Answer RRs：固定长度为16bit，回答区域的条目数，查询报文中为0。
- Authority RRs：固定长度为16bit，权威区域的条目数，查询报文中为0。
- Additional RRs：固定长度为16bit，附加区域的条目数，查询报文中为0。
-
问题区域
- QName：查询的域名（以点分形式存储）。
- QType：查询的记录类型（如A记录、AAAA记录、MX记录等）。
- QClass：查询的记录类别，通常为IN（互联网）。
DNS响应报文包含与请求报文类似的头部和问题区域，并附加回答、权威和附加区域信息。
-
报文头部：同请求报文，但Flags内容有所变化。
- QR:1表示响应（查询报文中为0）
- RCODE：返回码，表示响应状态（如0表示无错误，3表示域名不存在）。
- AA：权威回答标志（1表示这是权威服务器返回的响应）。
- 问题区域：与请求报文一致，用于描述客户端的查询。
-
回答区域：包含查询结果，如域名对应的IP地址。每条回答包含以下字段
- Name对应的域名
- Type：记录类型（如A、AAAA、CNAME等）。
- Class：记录类别（通常为IN）。
- TTL：记录的生存时间（秒）。
- Rdata：记录的具体值（如IP地址）。
- 权威区域：提供权威服务器的信息，通常包含NS记录。
- 附加区域：包含额外的解析信息，如权威服务器的A记录和AAAA记录。
请求报文实例：请求解析域名wiznet.io的A记录
| 报文原文 |
8D 12 01 00 00 01 00 00 00 00 00 00
06 77 69 7A 6E 65 74 02 69 64 00 00 01 00 01
| 报文解析 |
Transaction ID: 0x8D12
Flags: 0x0100 (标准查询、期望递归)
Questions: 1
Answer RRs: 0
Authority RRs: 0
Additional RRs: 0
| 问题区域 |
QName:wiznet.io
QType: A
QClass: IN
响应报文实例：DNS服务器返回wiznet.io的A记录解析结果（IP为183.111.138.249）
| 报文原文 |
8D 12 81 80 00 01 00 01 00 00 00 00
06 77 69 7A 6E 65 74 02 69 6F 00 00 01 00 01
C0 0C 00 01 00 01 00 00 00 9C 00 04 B7 6F 8A F9
| 报文解析 |
Transaction ID: 0x8D12
Flags: 0x8180 (响应、无错误)
Questions: 1
Answer RRs: 1
Authority RRs: 0
Additional RRs: 0
| 问题区域 |
QName:wiznet.io
QType: A
QClass: IN
| 回答区域 |
Name:wiznet.io
Type: A
Class: IN
TTL: 156
RData: 183.111.138.249
实现过程
接下来，我们看看如何在W5500上实现DNS正向解析。
步骤1：注册DNS定时器中断到1s定时器中
void TIM2_IRQHandler(void)
{
static uint32_t wiz_timer_1ms_count = 0;
if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)
{
wiz_timer_1ms_count++;
if (wiz_timer_1ms_count >= 1000)
{
DHCP_time_handler();
DNS_time_handler();
wiz_timer_1ms_count = 0;
}
TIM_ClearITPendingBit(TIM2, TIM_IT_Update);
}
}注册DNS定时器中断主要为了DNS超时处理。
在dns.h文件中，定义了DNS超时时间、重试次数、端口号和消息ID等内容：
#define MAX_DNS_BUF_SIZE 256 ///< maximum size of DNS buffer. */
/*
* @brief Maxium length of your queried Domain name
* @todo SHOULD BE defined it equal as or greater than your Domain name lenght + null character(1)
* @note SHOULD BE careful to stack overflow because it is allocated 1.5 times as MAX_DOMAIN_NAME in stack.
*/
#define MAX_DOMAIN_NAME 128 // for example "www.google.com"
#define MAX_DNS_RETRY 2 ///< Requery Count
#define DNS_WAIT_TIME 3 ///< Wait response time. unit 1s.
#define IPPORT_DOMAIN 53 ///< DNS server port number
#define DNS_MSG_ID 0x1122 ///< ID for DNS message. You can be modifyed it any number步骤2：进行DNS正向解析处理
在do_dns()函数中，我们实现了dns正向解析的过程。
do_dns(ethernet_buf, dns_name, ip_fromdns);这个函数的三个传参分别为DNS解析所需缓存，带解析域名，解析后的IP地址。
do_dns()函数的内容如下：
/**
* @brief DNS domain name resolution
* @param ethernet_buff: ethernet buffer
* @param domain_name:Domain name to be resolved
* @param domain_ip:Resolved Internet Protocol Address
* @return 0:success;-1:failed
*/
int do_dns(uint8_t *buf, uint8_t *domain_name, uint8_t *domain_ip)
{
int dns_ok_flag = 0;
int dns_run_flag = 1;
wiz_NetInfo net_info;
uint8_t dns_retry_cnt = 0;
DNS_init(0, buf); // DNS client init
wizchip_getnetinfo(&net_info);
while (1)
{
switch (DNS_run(net_info.dns, domain_name, domain_ip)) // Read the DNS_run return value
{
case DNS_RET_FAIL: // The DNS domain name is successfully resolved
{
if (dns_retry_cnt < DNS_RETRY) // Determine whether the parsing is successful or whether the parsing exceeds the number of times
{
dns_retry_cnt++;
}
else
{
printf("> DNS Failed\r\n");
dns_ok_flag = -1;
dns_run_flag = 0;
}
break;
}
case DNS_RET_SUCCESS: {
printf("> Translated %s to %d.%d.%d.%d\r\n", domain_name, domain_ip[0], domain_ip[1], domain_ip[2], domain_ip[3]);
dns_ok_flag = 0;
dns_run_flag = 0;
break;
}
}
if (dns_run_flag != 1)
{
return dns_ok_flag;
}
}
}首先会调用DNS_init()函数初始化DNS配置：
/* DNS CLIENT INIT */
void DNS_init(uint8_t s, uint8_t * buf)
{
DNS_SOCKET = s; // SOCK_DNS
pDNSMSG = buf; // User's shared buffer
DNS_MSGID = DNS_MSG_ID;
}然后是在DNS主循环中运行DNS执行函数DNS_run，它的主要作用是进行DNS组包，发送请求，响应内容解析以及超时处理，这里只需要根据DNS_run()函数的返回值进行相应处理即可。
DNS_run()函数内容如下：
/* DNS CLIENT RUN */
int8_t DNS_run(uint8_t * dns_ip, uint8_t * name, uint8_t * ip_from_dns)
{
int8_t ret;
struct dhdr dhp;
uint8_t ip[4];
uint16_t len, port;
int8_t ret_check_timeout;
retry_count = 0;
dns_1s_tick = 0;
// Socket open
socket(DNS_SOCKET, Sn_MR_UDP, 0, 0);
#ifdef _DNS_DEBUG_
printf("> DNS Query to DNS Server : %d.%d.%d.%d\r\n", dns_ip[0], dns_ip[1], dns_ip[2], dns_ip[3]);
#endif
len = dns_makequery(0, (char *)name, pDNSMSG, MAX_DNS_BUF_SIZE);
sendto(DNS_SOCKET, pDNSMSG, len, dns_ip, IPPORT_DOMAIN);
while (1)
{
if ((len = getSn_RX_RSR(DNS_SOCKET)) > 0)
{
if (len > MAX_DNS_BUF_SIZE) len = MAX_DNS_BUF_SIZE;
len = recvfrom(DNS_SOCKET, pDNSMSG, len, ip, &port);
#ifdef _DNS_DEBUG_
printf("> Receive DNS message from %d.%d.%d.%d(%d). len = %d\r\n", ip[0], ip[1], ip[2],
ip[3],port,len);
#endif
ret = parseDNSMSG(&dhp, pDNSMSG, ip_from_dns);
break;
}
// Check Timeout
ret_check_timeout = check_DNS_timeout();
if (ret_check_timeout < 0) {
#ifdef _DNS_DEBUG_
printf("> DNS Server is not responding : %d.%d.%d.%d\r\n", dns_ip[0], dns_ip[1], dns_ip[2], dns_ip[3]);
#endif
close(DNS_SOCKET);
return 0; // timeout occurred
}
else if (ret_check_timeout == 0) {
#ifdef _DNS_DEBUG_
printf("> DNS Timeout\r\n");
#endif
sendto(DNS_SOCKET, pDNSMSG, len, dns_ip, IPPORT_DOMAIN);
}
}
close(DNS_SOCKET);
// Return value
// 0 > : failed / 1 - success
return ret;
}运行结果
请注意:
因为本示例需要访问互联网，请确保W5500的配置能够访问互联网。

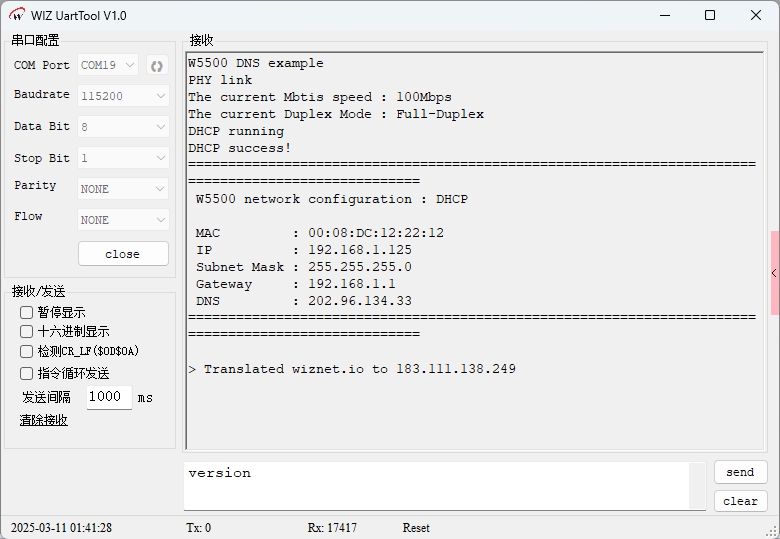

烧录例程运行后，首先进行了PHY链路检测，然后是DHCP获取网络地址结果，最后是DNS成功解析出wiznet.io的IP地址为183.111.138.249，如下图所示：
总结
本文介绍在 W5500 芯片上实现 DNS 域名解析功能的方法，讲解如何将 wiznet.io 域名解析为实际 IP 地址。阐述了 DNS 协议概念、域名分类、查询方式和工作流程，介绍了 DNS 报文结构及请求、响应报文实例等。展示在W5500上的实现过程。
下一篇将讲解在该芯片上实现 HTTP Client 功能，介绍向指定网站提交数据的原理和实现步骤。敬请期待！
