Ethernet Rate Test

2025/02/12 更新

本篇文章我们将详细介绍如何在W55MH32芯片上面实现太网测速功能，并通过实战例程，为大家讲解如何通过Jperf工具进行测速。该例程用到的其他网络协议，例如DHCP，有关W55MH32的初始化过程，请参考Network install章节，这里将不再详述。

Jperf简介

JPerf 是一个基于 Java 的图形化网络性能测试工具，它是 Iperf（一个常用的网络性能测试工具）的图形用户界面（GUI）版本。Iperf 是一个流行的开源工具，广泛用于网络带宽、延迟和丢包等性能指标的测试，而 JPerf 则通过图形化界面让用户更加方便地进行这些测试，而无需通过命令行操作。

Jperf特点

图形化界面：JPerf 提供一个直观的用户界面，简化了 Iperf 配置和运行过程，使得用户可以更加轻松地进行网络性能测试。
支持多种协议： JPerf 支持 TCP 和 UDP 协议，允许用户在测试过程中选择不同的协议来模拟不同类型的网络负载。
实时性能监控： JPerf 能够实时显示网络性能数据（如带宽、丢包率、延迟等），帮助用户分析网络状况。
易于配置：用户可以通过图形化界面轻松配置测试参数，如测试时长、传输数据量、数据包大小等。
跨平台：作为 Java 应用程序，JPerf 可以在多种操作系统平台上运行，包括 Windows、Linux 和 macOS。

影响速率的几点原因

MCU主频
Socket缓存大小
单次传输数据长度
以太网差分线布线

以太网测速流程

安装Jre
安装Jperf
打开jperf图形界面

请注意:

必须安装Jre才支持打开图形化界面。

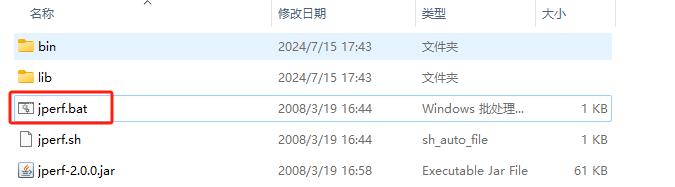

jperf.bat位于Jperf安装目录下：

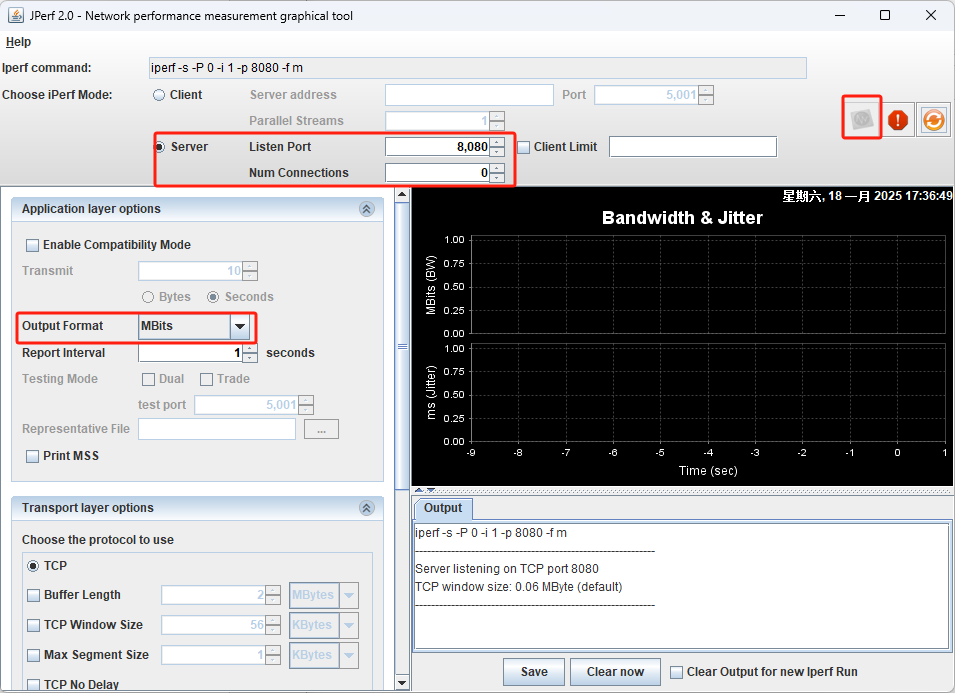

配置工作模式以及单位量程：

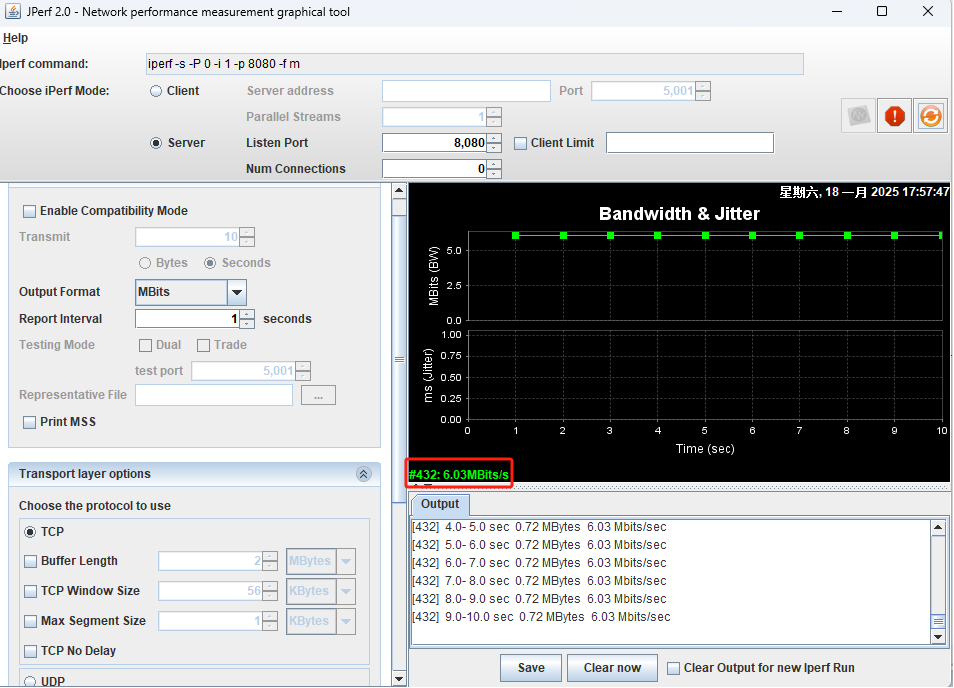

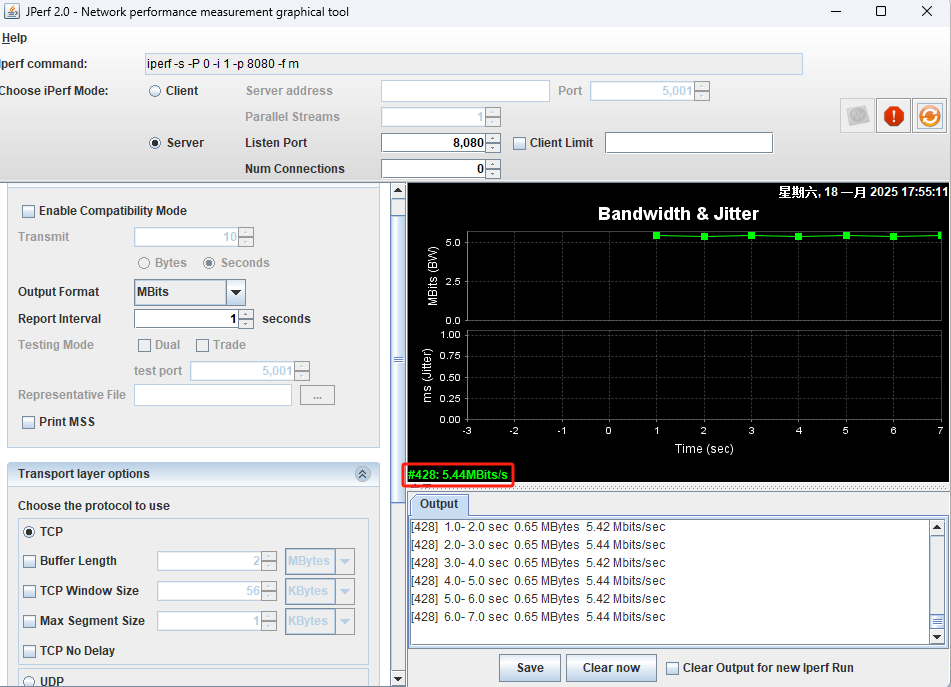

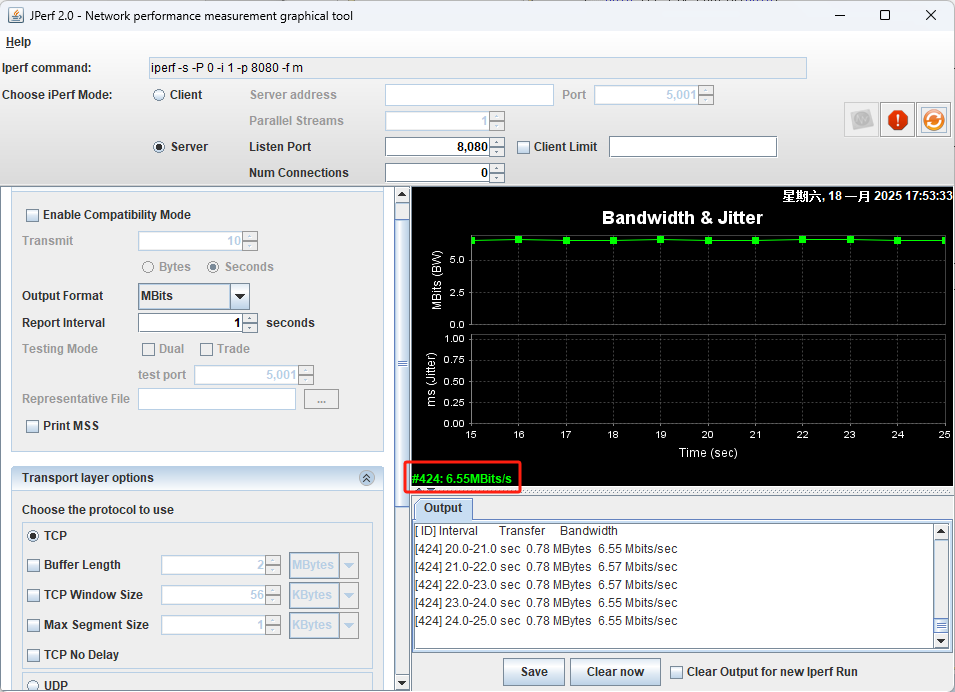

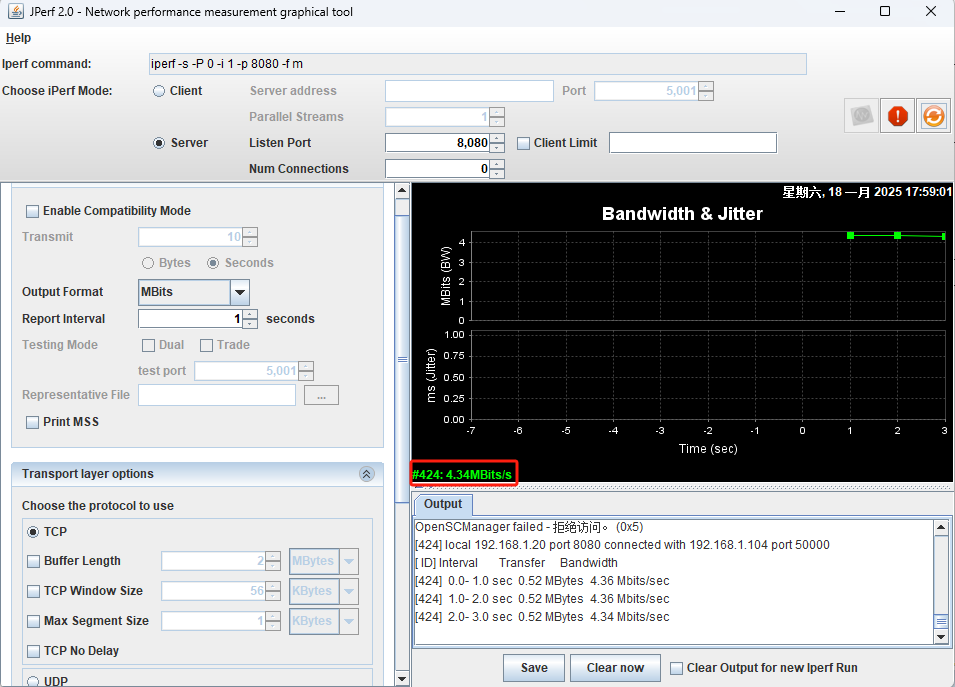

对端发送数据开始测速。

实现过程

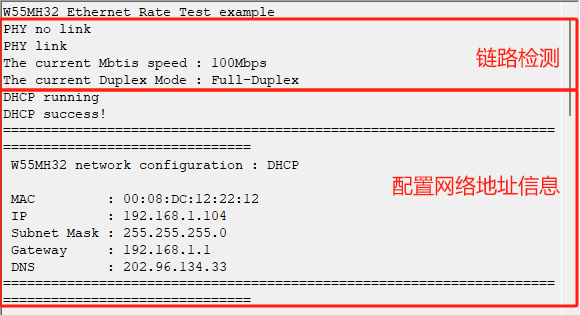

接下来，我们在W55MH32上实现以太网测速功能。

步骤1：填充测速数据


for (uint16_t i = 0; i < ETHERNET_BUF_MAX_SIZE; i++)
{
    ethernet_buf[i] = 65 + i % 26;
}

步骤2：初始化socket缓存


//配置socket0收发缓存为16KB
uint8_t  tx_size[_WIZCHIP_SOCK_NUM_] = {16, 0, 0, 0, 0, 0, 0, 0};
uint8_t  rx_size[_WIZCHIP_SOCK_NUM_] = {16, 0, 0, 0, 0, 0, 0, 0};
/* Set socket0 send and receive cache to 16KB */
wizchip_init(tx_size, rx_size);

步骤3：主循环调用do_jperf()函数进行测速测试

do_jperf()函数如下：


void do_jperf(uint8_t sn, uint8_t *buffer_txst, uint8_t *des_ip, uint16_t des_port)
{
  uint32_t len;
  uint16_t port = 50000;
  switch (getSn_SR(sn))
  {
  case SOCK_INIT:
      connect(sn, des_ip, des_port);
      printf("%d:Try to connect to the %d.%d.%d.%d : %d\r\n", sn, des_ip[0], des_ip[1], des_ip[2], des_ip[3], des_port);
      break;
  case SOCK_ESTABLISHED:
      if (getSn_IR(sn) & Sn_IR_CON) //// Socket n interrupt register mask; TCP CON interrupt = connection with peer is successful
      {
          setSn_IR(sn, Sn_IR_CON);  // this interrupt should be write the bit cleared to '1'
          printf("%d:Connected to - %d.%d.%d.%d : %d\r\n", sn, des_ip[0], des_ip[1], des_ip[2], des_ip[3], des_port);
      }
      send(sn, buffer_txst, strlen((char *)buffer_txst)); // Data send process (User's buffer -> Destination through H/W Tx socket buffer)
      len = getSn_RX_RSR(sn);

      if (len >= sizeof(buffer_txst)) // Sn_RX_RSR: Socket n Received Size Register, Receiving data length
      {
          recv(sn, buffer_txst, len); // Data Receive process (H/W Rx socket buffer -> User's buffer)
          send(0, buffer_txst, len);
      }
      else if (len > 0)
      {
          len = recv(sn, buffer_txst, len);
          send(sn, buffer_txst, len);
      }

      break;
  case SOCK_CLOSE_WAIT:
      disconnect(sn);
      break;
  case SOCK_CLOSED:
      socket(sn, Sn_MR_TCP, port++, Sn_MR_ND);
      if (port > 60000)
      {
          port = 50000;
      }
      break;
  }
}

do_jperf()函数创建了一个无时延模式的TCP客户端，在成功连接上服务器之后则不断发送数据。
