MPU - 内存保护单元

MPU（Memory Protection Unit，内存保护单元）是W55MH32中用于管理内存区域访问权限与属性的关键模块。它通过划分内存区域并设置访问规则（如读/写/执行权限、缓存策略）， 增强系统的安全性和稳定性，尤其适用于多任务系统（如RTOS）或需要隔离关键资源的场景。

MPU功能概述

基本概念

MPU是W55MH32内置的硬件模块，不支持虚拟内存（与MMU不同），但能通过物理内存区域划分实现以下功能：

• 限制任务/程序对特定内存区域的访问（如禁止写、禁止执行）。
• 定义内存区域的属性（如缓存策略、共享性），优化系统性能。
• 检测非法内存访问（如越界、权限违规），触发异常（如 MemManage Fault），避免系统崩溃。

关键术语

• 内存区域（Region） MPU 将内存划分为多个独立区域，每个区域需配置基地址、大小、权限等参数。
• 访问权限（Access Permission）定义区域的读（R）、写（W）、执行（X）权限（如仅读、可读可写、不可执行）。
• 内存属性（Memory Attribute） 包括缓存策略（如无缓存、写通、写回）、共享性（是否被多处理器共享）等，影响数据访问效率。

MPU核心功能

内存区域划分

MPU通过配置区域基地址（Base Address）和区域大小（Size），将物理内存划分为多个独立区域。

• 大小限制：区域大小必须是2的幂次（如32B、64B、1KB、64KB等），且基地址需对齐到区域大小（例如 64KB 区域的基地址必须是 64KB 的整数倍）。
• 区域重叠：若多个区域重叠，编号大的区域优先级更高（覆盖小编号区域的配置）。

访问权限控制

每个区域可独立设置特权级（Privileged）和用户级（Unprivileged）的访问权限（如 RTOS 中内核运行在特权级，任务运行在用户级）。常见权限组合如下：

内存属性配置

通过设置内存类型（Memory Type）和缓存策略（Cache Policy），优化数据访问效率：

• 内存类型：如普通内存（Normal）、设备内存（Device）。
  • 普通内存：支持缓存（如SRAM中的变量）。
  • 设备内存：通常为外设寄存器（如 GPIO、UART），需禁用缓存（避免缓存导致的读写延迟）。
• 缓存策略：
  • 无缓存（Non-Cacheable）：直接访问物理内存（如设备寄存器）。
  • TEC > 255时进入离线状态，无法收发报文，需通过自动恢复或软件干预重新上线。

应用场景

MPU的核心价值在于内存安全防护和资源隔离，以下是其典型应用场景，结合核心功能说明其实际意义：

• RTOS任务隔离（多任务系统核心需求）：在RTOS（实时操作系统）中，多个任务共享同一内存空间，若未隔离可能因任务异常（如栈溢出、野指针）导致系统崩溃。MPU通过区域划分与权限控制实现任务隔离。
• 关键术语/代码保护（防篡改与误操作）：系统中某些数据或代码（如固件、校准参数、加密密钥）一旦被修改，可能导致功能失效或安全漏洞。MPU通过只读或禁止访问权限保护这些资源。
• 外设寄存器访问控制（防止误操作外设）外设寄存器（如GPIO、UART的控制寄存器）的错误修改可能导致外设异常。MPU限制仅特权级代码（如内核）可修改关键寄存器。
• 内存越界检测（开发调试辅助）：外设寄存器（如GPIO、UART的控制寄存器）的错误修改可能导致外设异常。MPU限制仅特权级代码（如内核）可修改关键寄存器。
• 安全启动与固件保护（系统级安全需求）在需要安全启动的系统中（如医疗设备、工业控制），MPU保护启动代码和安全配置区域，确保系统从可信代码启动。

注意事项

1. 区域数量限制：W55MH32最多支持8个MPU区域（部分型号可能更少），需合理规划区域（如优先保护关键资源）。
2. 区域对齐要求：基地址必须对齐到区域大小（如64KB区域的基地址必须是0x20000000、0x20010000等），否则配置无效。
3. 特权级与用户级区别：内核代码（如RTOS调度器）运行在特权级，可访问所有区域；任务代码运行在用户级，受MPU权限严格限制。
4. 缓存策略与外设：设备内存（如GPIO、UART寄存器）必须配置为无缓存（MPU_CachePolicy_NoCache），否则缓存会导致读写延迟，引发外设异常。
5. MPU启用顺序：需先配置所有区域，再启用MPU；若启用后修改区域，需先禁用MPU，修改完成后重新启用。

程序设计

MPU的核心配置通过RASR（Region Attribute and Size Register，区域属性与大小寄存器）实现，具体配置步骤如下：

内存区域大小宏（SIZE字段）

  #define MPU_DEFS_RASR_SIZE_1KB       (0x09 << MPU_RASR_SIZE_Pos)
  #define MPU_DEFS_RASR_SIZE_16KB      (0x0D << MPU_RASR_SIZE_Pos)
  #define MPU_DEFS_RASR_SIZE_64KB      (0x0F << MPU_RASR_SIZE_Pos)

作用：设置内存区域的大小。

原理：RASR的SIZE字段（位 [5:0]）用于定义区域大小，实际大小为2^(SIZE+1)字节。

• 0x09对应SIZE=9，计算得2¹⁰=1024字节（1KB）；
• 0x0D对应SIZE=13，计算得2¹⁴=16384字节（16KB）；
• 0x0F对应SIZE=15，计算得2¹⁶=65536字节（64KB）。

内存类型与缓存策略宏（C和S字段）

#define MPU_DEFS_NORMAL_MEMORY_WT    (MPU_RASR_C_Msk | MPU_RASR_S_Msk)

作用：定义普通内存的直写（Write-Through, WT）缓存策略。

原理：

1. C_Msk（位 [16]）：使能缓存（Cacheable）；
2. S_Msk（位 [18]）：标记为共享内存（Sharable），用于多主设备（如 CPU 与 DMA）访问时的一致性；
3. 组合后表示 “可缓存、共享的直写内存”（写操作直接更新内存，不经过缓存）。

访问权限宏（AP字段）

#define MPU_DEFS_RASE_AP_FULL_ACCESS (0x3 << MPU_RASR_AP_Pos)

作用：设置内存区域的完全访问权限（无限制）。

原理：RASR的AP字段（位 [23:21]）定义访问权限，0x3表示：

• 特权模式（Privileged）允许读/写；
• 用户模式（User）允许读/写（无限制访问）。

设置内存保护规则

内存保护规则由MPU_Set()函数实现，函数内容如下：

  {
      SCB->SHCSR |= SCB_SHCSR_MEMFAULTENA_Msk;

      mpu_disable();
      mpu_region_config(0, 0x8000000, MPU_DEFS_RASR_SIZE_64KB,
                        MPU_DEFS_NORMAL_MEMORY_WT | MPU_DEFS_RASE_AP_FULL_ACCESS | MPU_RASR_ENABLE_Msk);
      mpu_region_config(1, 0x20000000, MPU_DEFS_RASR_SIZE_16KB,
                        MPU_DEFS_NORMAL_MEMORY_WT | MPU_DEFS_RASE_AP_FULL_ACCESS | MPU_RASR_ENABLE_Msk);
      mpu_region_config(2, USART1_BASE, MPU_DEFS_RASR_SIZE_1KB,
                        MPU_DEFS_NORMAL_MEMORY_WT | MPU_DEFS_RASE_AP_FULL_ACCESS | MPU_RASR_ENABLE_Msk);
      mpu_region_disable(3);
      mpu_region_disable(4);
      mpu_region_disable(5);
      mpu_region_disable(6);
      mpu_region_disable(7);

      mpu_enable();
  }

该函数首先使能了内存错误（MemFault）异常，以便检测非法内存访问；随后禁用MPU（配置前需禁用以避免冲突），依次配置3个内存区域：

• 区域0（起始地址0x8000000，64KB，对应Flash）
• 区域1（起始地址0x20000000，16KB，对应RAM）
• 区域2（起始地址USART1_BASE，1KB，对应串口1外设寄存器）

这3个区域均设置为“直写缓存+完全访问权限”并启用；接着禁用未使用的区域3~7（MPU通常支持8个区域，未使用的需禁用以防意外访问）；最后启用MPU，使所有配置的内存保护规则生效， 确保Flash、RAM及串口外设的访问受限于预设的大小、权限和缓存策略，提升系统内存访问的安全性与稳定性。

主函数main()

主函数main()的内容如下：

int main(void)
{
    RCC_ClocksTypeDef clocks;

    delay_init();
    UART_Configuration(115200);
    RCC_GetClocksFreq(&clocks);

    printf("\n");
    printf("SYSCLK: %3.1fMhz, HCLK: %3.1fMhz, PCLK1: %3.1fMhz, PCLK2: %3.1fMhz, ADCCLK: %3.1fMhz\n",
           (float)clocks.SYSCLK_Frequency / 1000000, (float)clocks.HCLK_Frequency / 1000000,
           (float)clocks.PCLK1_Frequency / 1000000, (float)clocks.PCLK2_Frequency / 1000000, (float)clocks.ADCCLK_Frequency / 1000000);
    printf("MPU Test.\n");

    printf("MPU->TYPE, Value: 0x%x\n", MPU->TYPE);
    printf("MPU->CTRL, Value: 0x%x\n", MPU->CTRL);
    printf("MPU->RNR, Value: 0x%x\n", MPU->RNR);
    printf("MPU->RBAR, Value: 0x%x\n", MPU->RBAR);
    printf("MPU->RASR, Value: 0x%x\n", MPU->RASR);
    printf("MPU->RBAR_A1;, Value: 0x%x\n", MPU->RBAR_A1);
    printf("MPU->RASR_A1, Value: 0x%x\n", MPU->RASR_A1);
    printf("MPU->RBAR_A2, Value: 0x%x\n", MPU->RBAR_A2);
    printf("MPU->RASR_A2, Value: 0x%x\n", MPU->RASR_A2);
    printf("MPU->RBAR_A3, Value: 0x%x\n", MPU->RBAR_A3);
    printf("MPU->RASR_A3, Value: 0x%x\n\n", MPU->RASR_A3);

    printf("LimiteToPrivilege Access\n");
    SHOW_PrintFlash(0x08000000, 64);

    MPU_Set();

    printf("LimiteToUser Access\n");
    SHOW_PrintFlash(0x08000000, 64);
    while (1);
}

main()函数是MPU功能测试的主程序：首先初始化延时函数和串口（波特率115200），调用标准库获取系统各时钟域频率（SYSCLK、HCLK等）并打印；接着打印MPU核心寄存器（TYPE、CTRL等）的初始状态用于调试；

随后调用MPU_Set配置内存保护规则，对比配置前后对Flash起始地址（0x08000000）前64字节的访问结果（特权模式与用户模式），验证MPU对内存访问权限的限制效果；最后进入无限循环保持运行。

下载验证

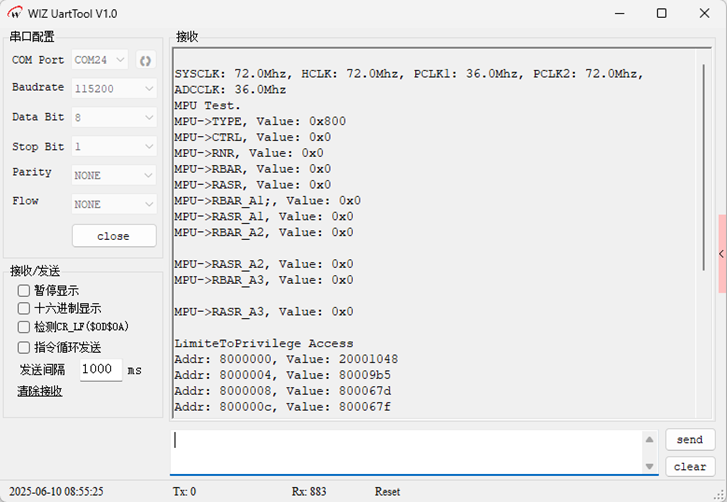

程序下载运行之后，首先打印了时钟信息，接着是MPU的相关寄存器初始状态信息，然后用特权限制访问内存成功，之后设置为用户访问，再次访问则无法读取内容：

总结

W55MH32的MPU通过灵活的内存区域划分和权限控制，为嵌入式系统提供了内存安全防护和性能优化的能力。其核心价值在于：

• 隔离性：防止任务/程序间的非法内存访问，提升系统可靠性。
• 安全性：保护关键数据（如固件、中断向量表）不被篡改。
• 调试便利性：通过检测内存越界，加速开发阶段的bug定位。

实际应用中，需结合具体场景（如RTOS任务隔离、关键数据保护）配置MPU区域，并注意区域对齐、权限设置和缓存策略的合理性。
