仿真器介绍

仿真器简介

DAP-Link是一款基于ARM CMSIS-DAP开源协议的嵌入式开发调试工具，专为微控制器（如ARM Cortex-M系列）的编程与调试设计。其核心功能是通过USB接口连接PC与目标设备，支持在线调试（如单步执行、断点设置） 和固件烧录，兼容Keil、IAR、PyOCD等多种开发环境，显著提升开发效率。

作为轻量级仿真器，DAP-Link硬件通常集成SWD/JTAG接口， 适配主流芯片厂商的MCU，并额外提供USB转串口（UART）功能，便于开发者进行数据通信。其优势在于即插即用、体积小巧且成本低廉，同时支持开源固件，允许用户自定义功能扩展，满足不同场景需求。

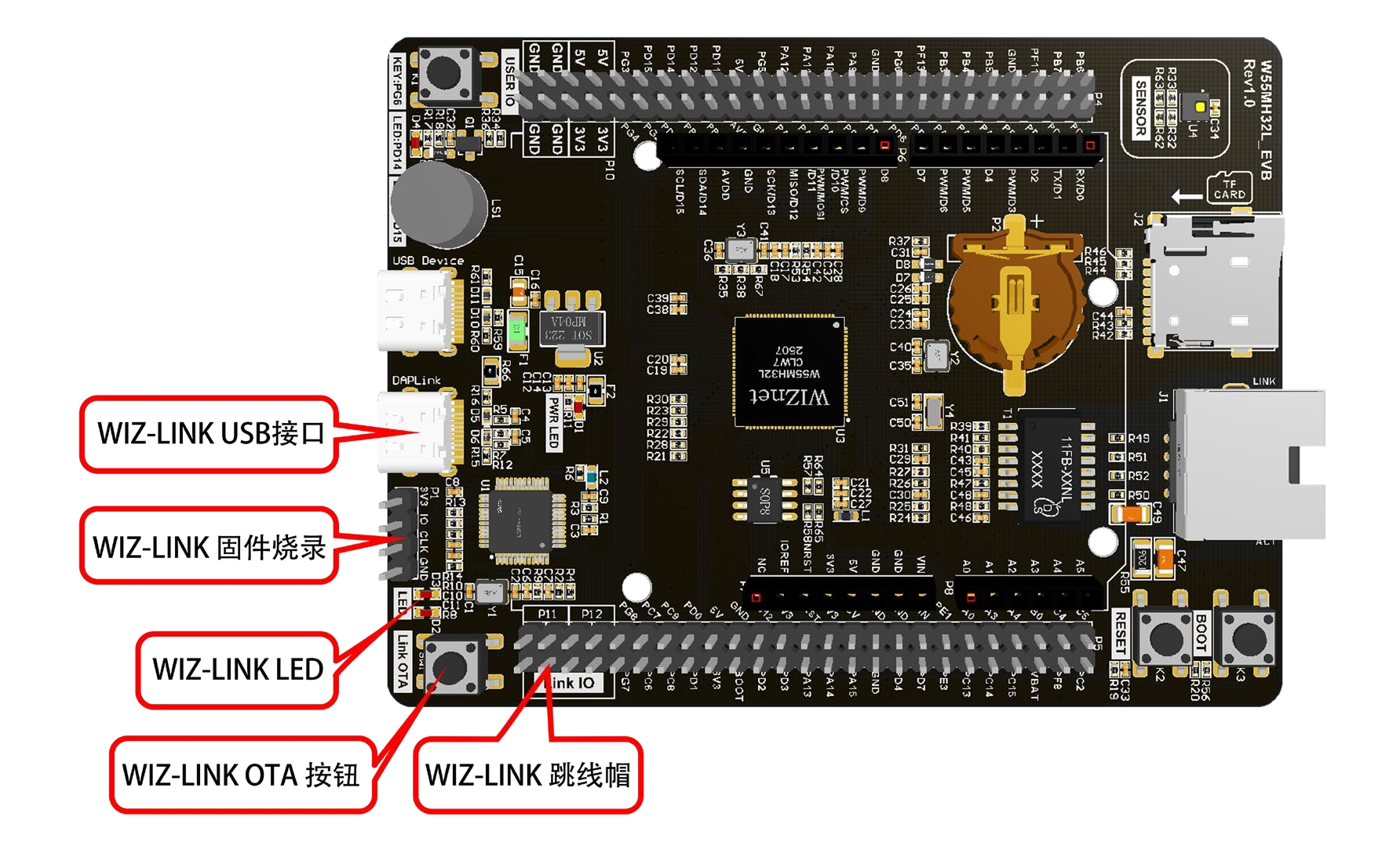

开发板集成了一个仿真器 WIZ-Link，如图所示。 WIZ-Link 遵循 ARM 公司的 CMSIS-DAP 标准，支持下载和在线仿真程序，支持在 XP/WIN7/WIN8/WIN10 这四个操作系统上免驱使用，支持KEIL 和 IAR 直接下载。

此外，WIZ-Link 还支持一个虚拟串口，内部连接至 W55MH32 的 PA9 和 PA10。 下载，日志，仿真皆可通过 WIZ-Link 实现，非常方便。

仿真器配置

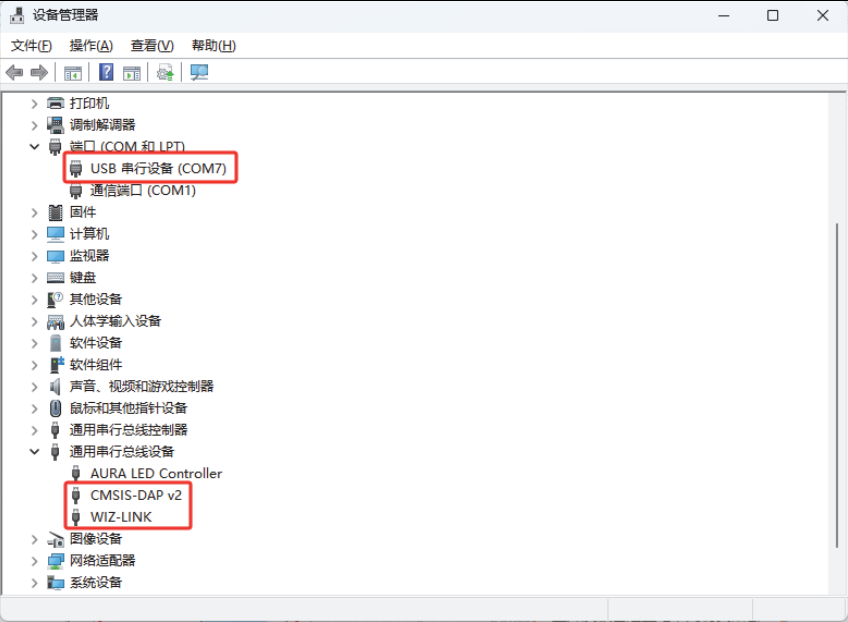

在通过 WIZ-Link 连接好开发板和电脑后，打开电脑的设备管理器，可以看到 WIZ-Link 及虚拟的串口。如下图所示：

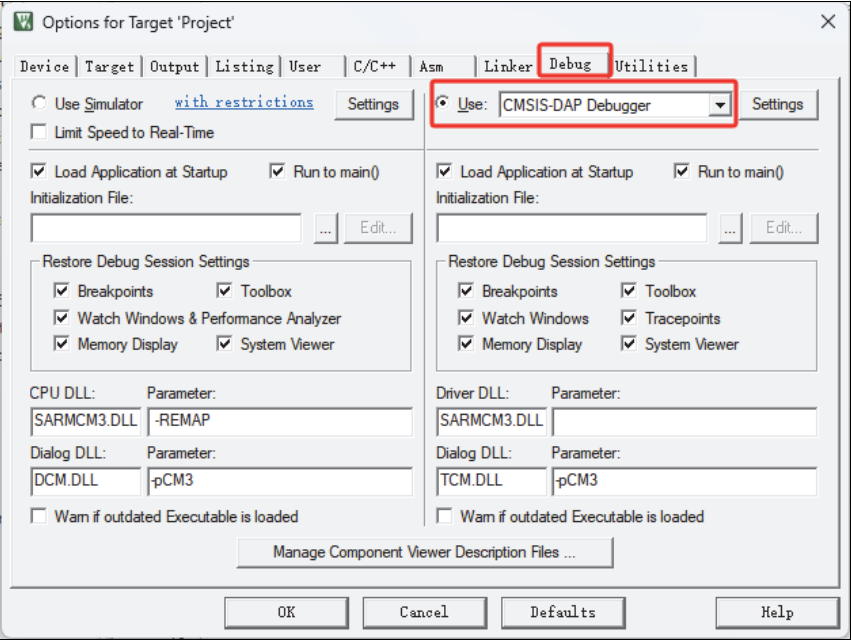

打开 KEIL，在魔术棒选项卡里面选择 CMSIS-DAP 仿真器即可，如下图所示：

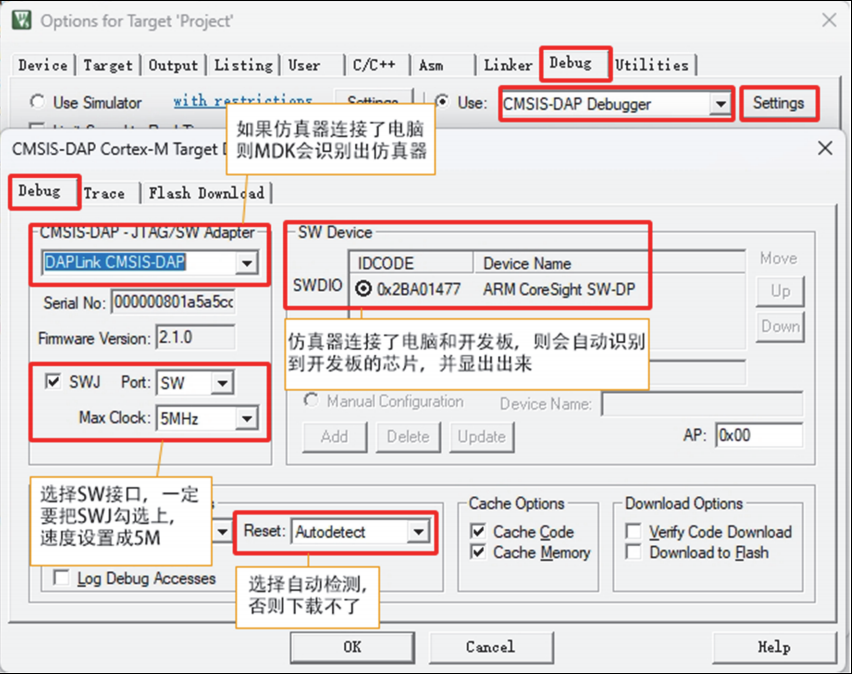

点击 Settings 按钮后，进入 CMSIS-DAP Debugger 配置界面。

注意：如果设备管理器识别到了 WIZ-Link，但是在 CMSIS-DAP Debugger 设置界面没有识别到开发板， 可以将 KEIL5 升级到最新版本。

使用其他仿真器和串口调试工具

W55MH32 支持市面上大部分仿真器，如 ST-LINKV2、JLINK、ARM Emulator 等。

注意：不支持 ST-LINKV3。

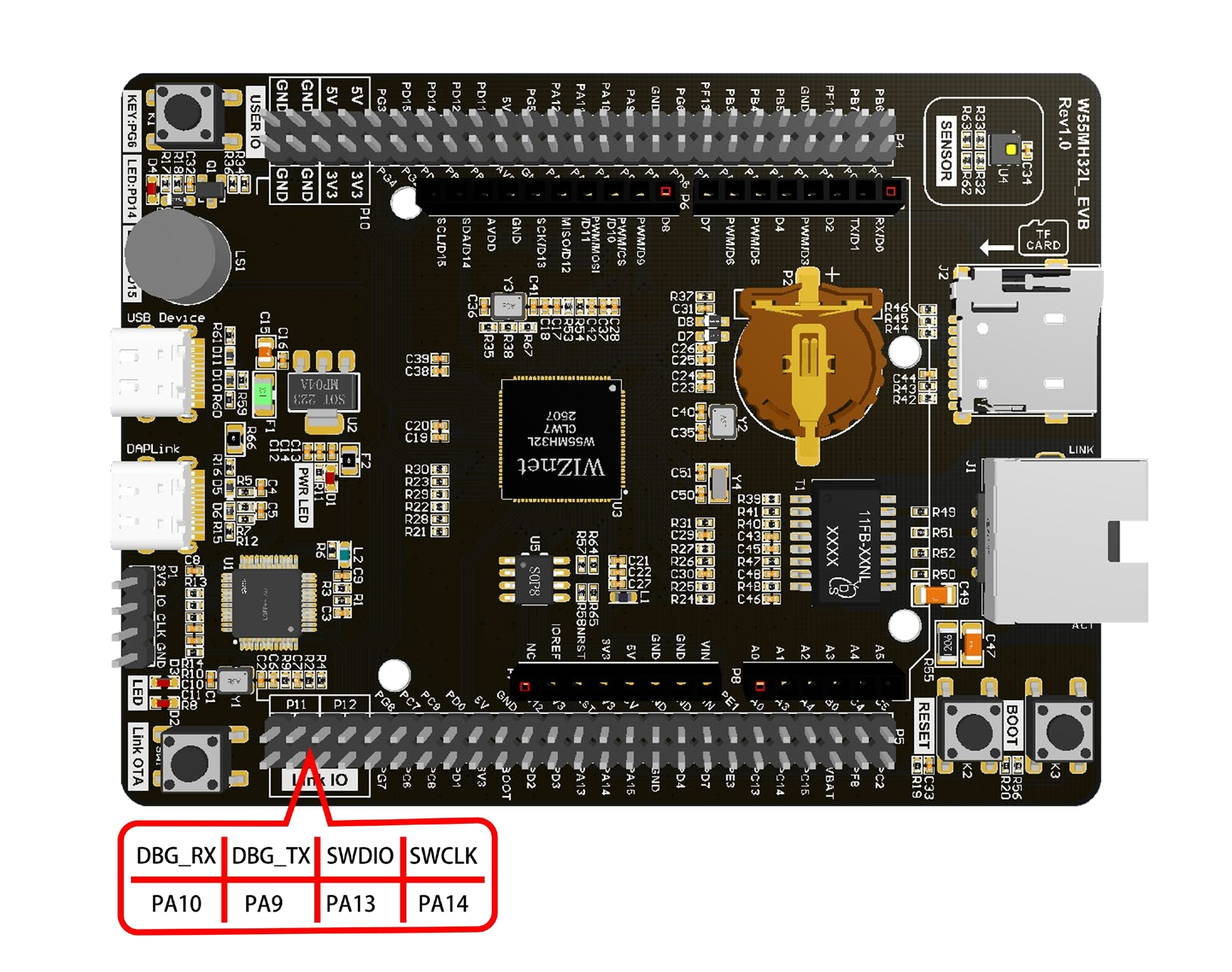

开发板上使用跳线帽连接 W55MH32 和 WIZ-Link 的串口以及调试口，如图所示，如您需要使用其他串口调试工具或仿真器，可以拔掉跳线帽以避免同时连接：

在使用 JLINK 时，在 JLINK 配置界面会出现无法识别芯片的情况，此时，需要做出如下改动：

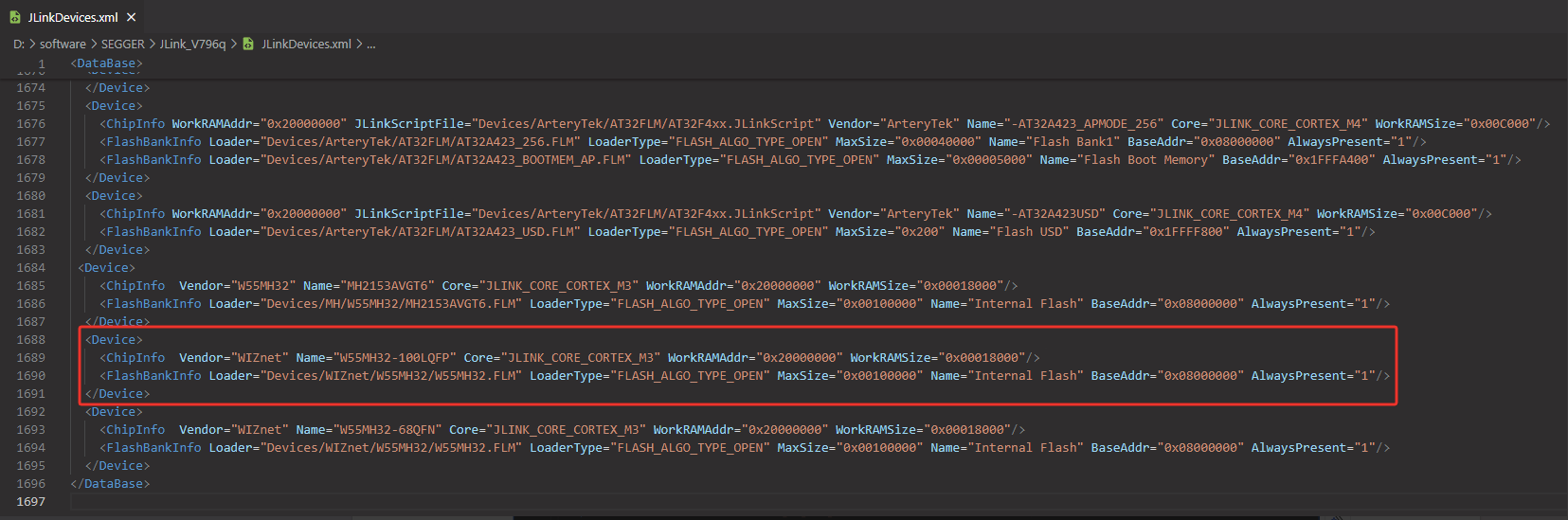

1. 修改 JLINK 安装目录下的 JLinkDevices.xml 文件，添加如下内容。

<Device>
  <ChipInfo Vendor="WIZnet" Name="W55MH32-100LQFP" Core="JLINK_CORE_CORTEX_M3"
  WorkRAMAddr="0x20000000" WorkRAMSize="0x00018000"/>
  <FlashBankInfo Loader="Devices/WIZnet/W55MH32/W55MH32.FLM"
  LoaderType="FLASH_ALGO_TYPE_OPEN" MaxSize="0x00100000" Name="Internal Flash"
  BaseAddr="0x08000000" AlwaysPresent="1"/>
</Device>

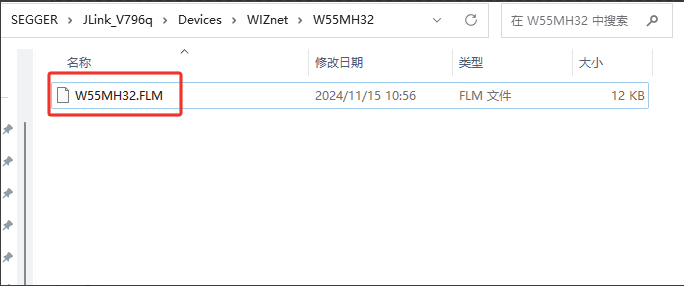

2. 在 Devices/WIZnet/W55MH32/路径下，添加 W55MH32.FLM 文件。

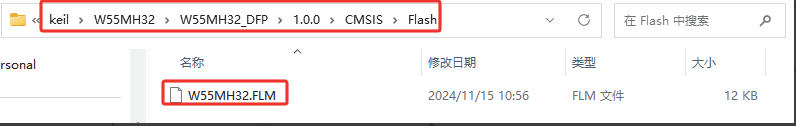

其中，W55MH32.FLM文件在keil安装目录下的W55MH32\W55MH32_DFP\1.0.0\CMSIS\Flash路径中，如下图所示。
