启动文件详解

启动文件简介

启动文件由汇编编写，是系统上电复位后第一个执行的程序。主要做了以下工作：

1.初始化堆栈指针SP=_initial_sp

2.初始化PC指针=Reset_Handler

3.初始化中断向量表

4.配置系统时钟

5.调用C库函数_main初始化用户堆栈，从而最终调用main函数去到C的世界

查找ARM汇编指令

在讲解启动代码的时候，会涉及到ARM的汇编指令和Cortex内核的指令， 有关Cortex内核的指令我们可以参考《CM3权威指南CnR2》第四章：指令集。 剩下的ARM的汇编指令我们可以在MDK->Help->Uvision Help中搜索到，以EQU为例，检索如下：

检索出来的结果会有很多，我们只需要看Assembler User Guide 这部分即可。下面列出了启动文件中使用到的ARM汇编指令， 该列表的指令全部从ARM Development Tools这个帮助文档里面检索而来。 其中编译器相关的指令WEAK和ALIGN为了方便也放在同一个表格了。

启动文件代码讲解

Stack—栈

Stack_Size      EQU     0x00000400

                AREA    STACK, NOINIT, READWRITE, ALIGN=3
Stack_Mem       SPACE   Stack_Size
__initial_sp

开辟栈的大小为0X00000400（1KB），名字为STACK，NOINIT即不初始化，可读可写，8（2^3）字节对齐。栈的作用是用于局部变量，函数调用， 函数形参等的开销，栈的大小不能超过内部SRAM的大小。

如果编写的程序比较大， 定义的局部变量很多，那么就需要修改栈的大小。如果某一天，你写的程序出现了莫名奇怪的错误，并进入了硬fault的时候， 这时你就要考虑下是不是栈不够大，溢出了。

EQU： 宏定义的伪指令，相当于等于，类似于C中的define。

AREA： 告诉汇编器汇编一个新的代码段或者数据段。STACK表示段名，这个可以任意命名；NOINIT表示不初始化； READWRITE表示可读可写，ALIGN=3，表示按照2^3对齐，即8字节对齐。

SPACE： 用于分配一定大小的内存空间，单位为字节。这里指定大小等于Stack_Size。

标号__initial_sp紧挨着SPACE语句放置，表示栈的结束地址，即栈顶地址，栈是由高向低生长的。

Heap堆

Heap_Size     EQU     0x00000200

            AREA    HEAP, NOINIT, READWRITE, ALIGN=3
__heap_base
Heap_Mem      SPACE   Heap_Size
__heap_limit

开辟堆的大小为0X00000200（512字节），名字为HEAP，NOINIT即不初始化，可读可写，8（2^3）字节对齐。__heap_base表示堆的起始地址， __heap_limit表示堆的结束地址。堆是由低向高生长的，跟栈的生长方向相反。

堆主要用来动态内存的分配，像malloc()函数申请的内存就在堆上面。这个在W5MH32里面用的比较少。

PRESERVE8
THUMB

PRESERVE8： 指定当前文件的堆栈按照8字节对齐。

THUMB：表示后面指令兼容THUMB指令。THUBM是ARM以前的指令集，16bit，现在Cortex-M系列的都使用THUMB-2指令集， THUMB-2是32位的，兼容16位和32位的指令，是THUMB的超集。

向量表

AREA    RESET, DATA, READONLY
EXPORT  __Vectors
EXPORT  __Vectors_End
EXPORT  __Vectors_Size

定义一个数据段，名字为RESET，可读。 并声明 __Vectors、__Vectors_End和__Vectors_Size这三个标号具有全局属性，可供外部的文件调用。

EXPORT：声明一个标号可被外部的文件使用，使标号具有全局属性。如果是IAR编译器，则使用的是GLOBAL这个指令。

当内核响应了一个发生的异常后，对应的异常服务例程(ESR)就会执行。 为了决定 ESR 的入口地址， 内核使用了“向量表查表机制”。 这里使用一张向量表。向量表其实是一个 WORD（ 32 位整数）数组，每个下标对应一种异常，该下标元素的值则是该 ESR的入口地址。 向量表在地址空间中的位置是可以设置的，通过 NVIC 中的一个重定位寄存器来指出向量表的地址。在复位后，该寄存器的值为 0。因此， 在地址 0 （即FLASH 地址0）处必须包含一张向量表，用于初始时的异常分配。要注意的是这里有个另类： 0 号类型并不是什么入口地址， 而是给出了复位后 MSP 的初值。

__Vectors  DCD   __initial_sp        ;栈顶地址
        DCD   Reset_Handler       ;复位程序地址
        DCD   NMI_Handler
        DCD   HardFault_Handler
        DCD   MemManage_Handler
        DCD   BusFault_Handler
        DCD   UsageFault_Handler
        DCD   0                    ; 0 表示保留
        DCD   0
        DCD   0
        DCD   0
        DCD   SVC_Handler
        DCD   DebugMon_Handler
        DCD   0
        DCD   PendSV_Handler
        DCD   SysTick_Handler


;外部中断开始
        DCD   WWDG_IRQHandler
        DCD   PVD_IRQHandler
        DCD   TAMPER_IRQHandler

;限于篇幅，中间代码省略
        DCD   DMA2_Channel2_IRQHandler
        DCD   DMA2_Channel3_IRQHandler
        DCD   DMA2_Channel4_5_IRQHandler
__Vectors_End
__Vectors_Size EQU __Vectors_End - __Vectors

__Vectors为向量表起始地址，__Vectors_End 为向量表结束地址，两个相减即可算出向量表大小。

向量表从FLASH的0地址开始放置，以4个字节为一个单位，地址0存放的是栈顶地址，0X04存放的是复位程序的地址，以此类推。 从代码上看，向量表中存放的都是中断服务函数的函数名， 可我们知道C语言中的函数名就是一个地址。

DCD：分配一个或者多个以字为单位的内存，以四字节对齐，并要求初始化这些内存。在向量表中，DCD分配了一堆内存，并且以ESR的入口地址初始化它们。

复位程序

AREA |.text|, CODE, READONLY

定义一个名称为.text的代码段，可读。

Reset_Handler PROC
            EXPORT  Reset_Handler    [WEAK]
            IMPORT  SystemInit
            IMPORT  __main

            LDR     R0, =SystemInit
            BLX     R0
            LDR     R0, =__main
            BX      R0
            ENDP

复位子程序是系统上电后第一个执行的程序，调用SystemInit函数初始化系统时钟，然后调用C库函数_mian，最终调用main函数去到C的世界。

WEAK：表示弱定义，如果外部文件优先定义了该标号则首先引用该标号，如果外部文件没有声明也不会出错。 这里表示复位子程序可以由用户在其他文件重新实现，这里并不是唯一的。

IMPORT：示该标号来自外部文件，跟C语言中的EXTERN关键字类似。这里表示SystemInit和__main这两个函数均来自外部的文件。

SystemInit()是一个标准的库函数，在system_W5MH32f10x.c这个库文件总定义。主要作用是配置系统时钟，这里调用这个函数之后，单片机的系统时钟配被配置为72M。__main是一个标准的C库函数，主要作用是初始化用户堆栈，并在函数的最后调用main函数去到C的世界。 这就是为什么我们写的程序都有一个main函数的原因。

LDR、BLX、BX是CM4内核的指令，可在《CM3权威指南CnR2》第四章-指令集里面查询到，具体作用见下表：

中断服务程序

在启动文件里面已经帮我们写好所有中断的中断服务函数，跟我们平时写的中断服务函数不一样的就是这些函数都是空的， 真正的中断复服务程序需要我们在外部的C文件里面重新实现，这里只是提前占了一个位置而已。

如果我们在使用某个外设的时候，开启了某个中断， 但是又忘记编写配套的中断服务程序或者函数名写错， 那当中断来临的时， 程序就会跳转到启动文件预先写好的空的中断服务程序中，并且在这个空函数中无限循环，即程序就死在这里。

NMI_Handler     PROC    ;系统异常
                EXPORT  NMI_Handler           [WEAK]
                B       .
                ENDP

;限于篇幅，中间代码省略
SysTick_Handler PROC
                EXPORT  SysTick_Handler       [WEAK]
                B       .
                ENDP

Default_Handler PROC    ;外部中断
                EXPORT  WWDG_IRQHandler       [WEAK]
                EXPORT  PVD_IRQHandler        [WEAK]
                EXPORT  TAMP_STAMP_IRQHandler [WEAK]

;限于篇幅，中间代码省略
LTDC_IRQHandler
LTDC_ER_IRQHandler
DMA2D_IRQHandler
                B       .
                ENDP

用户堆栈初始化

ALIGN：

外设位带区 对指令或者数据存放的地址进行对齐，后面会跟一个立即数。缺省表示4字节对齐。

用户栈和堆初始化,由C库函数_main来完成
IF      :DEF:__MICROLIB  ;这个宏在KEIL里面开启

EXPORT  __initial_sp
EXPORT  __heap_base
EXPORT  __heap_limit

ELSE

IMPORT  __use_two_region_memory ; 这个函数由用户自己实现
EXPORT  __user_initial_stackheap

__user_initial_stackheap

LDR     R0, =  Heap_Mem
LDR     R1, =(Stack_Mem + Stack_Size)
LDR     R2, = (Heap_Mem +  Heap_Size)
LDR     R3, = Stack_Mem
BX      LR

ALIGN

ENDIF

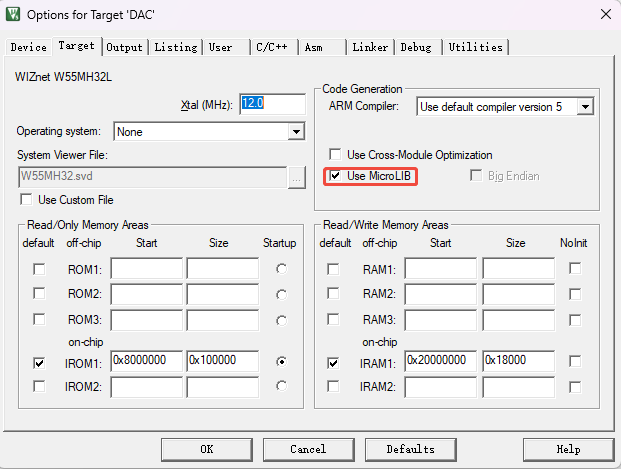

首先判断是否定义了__MICROLIB ，如果定义了这个宏则赋予标号__initial_sp（栈顶地址）、 __heap_base（堆起始地址）、__heap_limit（堆结束地址）全局属性，可供外部文件调用。 有关这个宏我们在KEIL里面配置，具体见图 使用微库 。然后堆栈的初始化就由C库函数_main来完成。

如果没有定义__MICROLIB，则才用双段存储器模式，且声明标号__user_initial_stackheap具有全局属性，让用户自己来初始化堆栈。

IF,ELSE,ENDIF： 汇编的条件分支语句，跟C语言的if ,else类似

END：文件结束
