HTTP Client

2025/02/12 更新

本篇文章我们将详细介绍如何在W55MH32芯片上面实现HTTP Client功能，并通过实战例程，为大家讲解如何向一个指定的网站提交数据。为方便讲解，在该例程中，我们选用了一个专门测试HTTP协议的网站：httpbin.org，并实现了GET和POST这两种常用的HTTP提交数据的方法，供大家参考。

该例程用到的其他网络协议，例如DHCP，DNS, 请参考相关章节。有关 W55MH32 的初始化过程，请参考Network install，这里将不再赘述。

HTTP协议简介

HTTP（超文本传输协议，HyperText Transfer Protocol）是一种用于分布式、协作式、超媒体信息系统的应用层协议，基于 TCP/IP 通信协议来传递数据，是万维网（WWW）的数据通信的基础。设计 HTTP 最初的目的是为了提供一种发布和接收 HTML 页面的方法，通过 HTTP 或者 HTTPS 协议请求的资源由统一资源标识符（Uniform Resource Identifiers，URI）来标识。以上是HTTP协议的简介，如想深入了解该协议，请参考mozilla网站上的介绍：

HTTP 概述-HTTP|MDN

HTTP协议特点

基于请求-响应模型:客户端发起请求，服务器处理后返回响应。例如，用户在浏览器输入网址时，浏览器会向对应服务器发送HTTP请求，服务器返回网页内容。
无状态性: HTTP本身不保存请求之间的状态，每次请求独立。但可以通过Cookie、Session等机制实现状态保持。
无连接:无连接的含义是限制每次连接只处理一个请求。服务器处理完客户的请求并收到客户的应答后，便立即断开连接。

HTTP应用场景

接下来，我们了解下在W55MH32上可以使用HTTP 客户端模式完成哪些操作及应用呢？

数据采集与上传: 将传感器采集到的数据上传到服务器中。
远程配置与管理:通过向服务器上请求配置文件或者管理指令，实现远程管理和控制。例如工控设备获取最新的运行策略或指令。
固件更新(OTA):通过向服务器请求下载最新的固件包，实现远程升级固件的功能。
日志和错误报告上传:定时上传系统运行日志，用于分析设备状态，或在出现异常情况时上传错误报告，方便快速定位和解决问题。
用户认证与授权管理:通过服务器进行交互，验证用户或设备的身份。

HTTP协议的基本工作流程

HTTP的请求-响应模型通常由以下几个步骤组成

建立连接：客户端与服务器之间基于TCP/IP协议建立连接。
发送请求：客户端向服务器发送请求，请求中包含要访问的资源的 URL、请求方法（GET、POST、PUT、DELETE 等）、请求头（例如，Accept、User-Agent）以及可选的请求体（对于 POST 或 PUT 请求）。
处理请求：服务器接收到请求后，根据请求中的信息找到相应的资源，执行对应的处理操作。这可能涉及从数据库中检索数据、生成动态内容或者简单地返回静态文件。
发送响应：服务器将处理后的结果封装在响应中，并将其发送回客户端。响应包含状态码（用于指示请求的成功或失败）、响应头（例如，Content-Type、Content-Length）以及可选的响应体（例如，HTML 页面、图像数据）。
关闭连接：在完成请求-响应周期后，客户端和服务器之间的连接将被关闭，除非使用了持久连接（如 HTTP/1.1 中的 keep-alive）。

HTTP请求方法

在 HTTP协议中， GET和 POST是两种常用的请求方法，用于客户端向服务器发送数据和获取资源。

GET 方法

GET方法通常用于从服务器获取资源。它有以下特点

参数传递： 请求参数通过URL中的查询字符串传递，形如?key1=value1&key2=value2。
数据大小限制：由于参数附加在URL后，长度可能受URL长度限制（取决于浏览器和服务器设置）。
安全性： 数据在URL中明文显示，不适合传递敏感信息。

请求格式：

GET <Request-URI> HTTP/<Version>
<Headers>
<Blank Line>

Request-URI:表示目标资源的路径，可能包含参数。
Version: HTTP协议版本。
Headers:包含元信息，例如客户端的属性、支持的格式等。
Blank Line：空行。

POST 方法

POST方法通常用于向服务器提交数据。它有以下特点：

参数传递：数据放在请求体中，而不是URL中。
数据大小限制： POST请求的体积没有明显限制，可以传递大量数据。
安全性： 数据在请求体中传输，相对来说更安全。

请求格式：

POST <Request-URI> HTTP/<Version>
<Headers>
<Blank Line>
<Body>

Request-URI： 目标资源的路径，通常是API的端点。
Headers： 元信息，例如内容类型和长度。
Blank Line： 空行，区分头和主体。
Body： 数据的主体，包含客户端发送到服务器的长度。

HTTP协议响应内容

HTTP协议响应内容包含状态行、响应头以及响应体三个部分。

状态行

HTTP 状态行包含HTTP协议版本、状态码以及状态描述。

状态码由三个十进制数字组成，第一个十进制数字定义了状态码的类型。

状态码分为五类：

1xx（信息性状态码）： 表示接收的请求正在处理。
2xx（成功状态码）：表示请求正常处理完毕。
3xx（重定向状态码）：需要后续操作才能完成这一请求。
4xx（客户端错误状态码）：表示请求包含语法错误或无法完成。
5xx（服务器错误状态码）： 服务器在处理请求的过程中发生了错误。

示例：

HTTP/1.1 200 OK

响应头

响应头则会包含内容类型、长度、编码等信息。

常见的响应头字段有：

Content-Type: 响应内容的MIME类型，例如 text/html、application/json。
Content-Length: 响应内容的字节长度。
Server: 服务器信息。
Set-Cookie: Set-Cookie:

示例：

Content-Type: text/html; charset=UTF-8
Content-Length: 3495
Server: Apache/2.4.41 (Ubuntu)

响应体

响应体包含实际的数据内容，具体形式取决于响应的类型和请求内容。例如：HTML页面内容，JSON数据，文件的二进制数据等。

如果是状态码为204 No Content 或 304 Not Modified的响应，则通常没有正文。

请注意:

响应体和响应头之间会添加一个空行来分隔内容。

HTTP请求及响应实例

GET请求示例如下：

//请求
GET /get?username=admin&password=admin HTTP/1.1
Host:httpbin.org

//响应
HTTP/1.1 200 OK
Date: Tue, 10 Dec 2024 10:41:13 GMT
Content-Type: application/json
Content-Length: 278
Connection: keep-alive
Server: gunicorn/19.9.0
Access-Control-Allow-Origin: *
Access-Control-Allow-Credentials: true

{
  "args": {
    "password": "admin",
    "username": "admin"
  },
  "headers": {
    "Host": "httpbin.org",
    "X-Amzn-Trace-Id": "Root=1-67581ac9-236349c67cb21dcc24c54215"
  },
  "origin": "118.99.2.9",
  "url": "http://httpbin.org/get?username=admin&password=admin"
}

POST请求示例如下：

//请求
POST /post HTTP/1.1
Host:httpbin.org
Content-Type:application/x-www-form-urlencode
Content-Length:29

username=admin&password=admin

//响应
HTTP/1.1 200 OK
Date: Tue, 10 Dec 2024 10:44:52 GMT
Content-Type: application/json
Content-Length: 374
Connection: keep-alive
Server: gunicorn/19.9.0
Access-Control-Allow-Origin: *
Access-Control-Allow-Credentials: true

{
  "args": {},
  "data": "username=admin&password=admin",
  "files": {},
  "form": {},
  "headers": {
    "Content-Length": "29",
    "Content-Type": "application/x-www-form-urlencode",
    "Host": "httpbin.org",
    "X-Amzn-Trace-Id": "Root=1-67581ba4-744fdecf1da1bcf3180f9fa3"
  },
  "json": null,
  "origin": "118.99.2.9",
  "url": "http://httpbin.org/post"
}

实现过程

接下来，我们看看如何在W55MH32上实现HTTP客户端模式发送GET和POST请求示例。

例程中使用的是httpbin.org的服务器，它的get请求路径为httpbin.org/get，post请求路径为httpbin.org/post。

我们向httpbin.org发送请求后，它会把我们请求时提交的参数体现在响应内容中。

步骤1：通过DNS协议解析HTTP服务器的域名

在利用 HTTP 向httpbin.org服务器提交数据时，首先要与该服务器建立 TCP 链接。要知道，建立 TCP 链接是必须基于 IP 地址来进行连接操作的。而此处的 do_dns () 所承担的任务，正是借助 DNS 协议对域名进行解析，进而获取到相应 IP 地址的过程。


if (do_dns(ethernet_buf, org_server_name, org_server_ip))
{
  printf("DNS request failed.\r\n");
  while (1)
    {
    }
}

步骤2：进行HTTP GET和POST请求组包

接下来，我们需要按前面介绍的HTTP协议的规范来组包。

本例程中，我们定义了两个函数来分别生产HTTP GET Header()和HTTP POST Header()。详细代码如下：


/**
* @brief   HTTP GET :  Request package combination package.
* @param   pkt:    Array cache for grouping packages
* @return  pkt:    Package length
*/
uint32_t http_get_pkt(uint8_t *pkt)
{
*pkt = 0;
// request type URL HTTP protocol version
strcat((char *)pkt, "GET /get?username=admin&password=admin HTTP/1.1\r\n");

// Host address, which can be a domain name or a specific IP address.
strcat((char *)pkt, "Host: httpbin.org\r\n");
// end
strcat((char *)pkt, "\r\n");

return strlen((char *)pkt);
}

/**
* @brief   HTTP POST :  Request package combination package.
* @param   pkt:    Array cache for grouping packages
* @return  pkt:    Package length
*/
uint32_t http_post_pkt(uint8_t *pkt)
{
*pkt = 0;
// request type URL HTTP protocol version
strcat((char *)pkt, "POST /post HTTP/1.1\r\n");

// Host address, which can be a domain name or a specific IP address.
strcat((char *)pkt, "Host: httpbin.org\r\n");

// Main content format
strcat((char *)pkt, "Content-Type:application/x-www-form-urlencode\r\n");

// Main content lenght
strcat((char *)pkt, "Content-Length:29\r\n");

// separator
strcat((char *)pkt, "\r\n");

// main content
strcat((char *)pkt, "username=admin&password=admin");
return strlen((char *)pkt);
}

http_get_pkt()组包的内容如下：

GET /get?username=admin&password=admin HTTP/1.1
Host: httpbin.org

http_post_pkt()组包的内容如下：

POST /post HTTP/1.1
Host: httpbin.org
Content-Type:application/x-www-form-urlencode
Content-Length:29

username=admin&password=admin

步骤3：发送HTTP 请求以及超时和响应内容处理


len = http_get_pkt(ethernet_buf);
do_http_request(SOCKET_ID, ethernet_buf, len, org_server_ip, org_port);
// Send a POST request.
len = http_post_pkt(ethernet_buf);
do_http_request(SOCKET_ID, ethernet_buf, len, org_server_ip, org_port);

do_http_request()函数为发送HTTP请求并监听响应，具体内容如下：


/**
* @brief   HTTP Client get data stream test.
* @param   sn:         socket number
* @param   buf:        request message content
* @param		len					request message length
* @param   destip:     destion ip
* @param   destport:   destion port
* @return  0:timeout,1:Received response..
*/

uint8_t do_http_request(uint8_t sn, uint8_t *buf, uint16_t len, uint8_t *destip, uint16_t destport)
{
    uint16_t local_port   = 50000;
    uint16_t recv_timeout = 0;
    uint8_t  send_flag    = 0;
    while (1)
    {
        switch (getSn_SR(sn))
        {
        case SOCK_INIT:
            // Connect to http server.
            connect(sn, destip, destport);
            break;
        case SOCK_ESTABLISHED:
            if (send_flag == 0)
            {
                // send request
                send(sn, buf, len);
                send_flag = 1;
                printf("send request:\r\n");
                for (uint16_t i = 0; i < len; i++)
                {
                    printf("%c", *(buf + i));
                }
                printf("\r\n");
            }
            // Response content processing
            len = getSn_RX_RSR(sn);
            if (len > 0)
            {
                printf("Receive response:\r\n");
                while (len > 0)
                {
                    len = recv(sn, buf, len);
                    for (uint16_t i = 0; i < len; i++)
                    {
                        printf("%c", *(buf + i));
                    }
                    len = getSn_RX_RSR(sn);
                }
                printf("\r\n");
                disconnect(sn);
                close(sn);
                return 1;
            }
            else
            {
                recv_timeout++;
                delay_ms(1000);
            }
            // timeout handling
            if (recv_timeout > 10)
            {
                printf("request fail!\r\n");
                disconnect(sn);
                close(sn);
                return 0;
            }
            break;
        case SOCK_CLOSE_WAIT:
            // If there is a request error, the server will immediately send a close request,
            // so the error response content needs to be processed here.
            len = getSn_RX_RSR(sn);
            if (len > 0)
            {
                printf("Receive response:\r\n");
                while (len > 0)
                {
                    len = recv(sn, buf, len);
                    for (uint16_t i = 0; i < len; i++)
                    {
                        printf("%c", *(buf + i));
                    }
                    len = getSn_RX_RSR(sn);
                }
                printf("\r\n");
                disconnect(sn);
                close(sn);
                return 1;
            }
            close(sn);
            break;
        case SOCK_CLOSED:
            // close socket
            close(sn);
            // open socket
            socket(sn, Sn_MR_TCP, local_port, 0x00);
            break;
        default:
            break;
        }
    }
}

在该函数中，程序会执行一个TCP Client模式的状态机，具体详细讲解请看TCP Client示例章节, 当程序处于SOCK_ESTABLISHED状态时，会发送1次请求内容到服务器。接着就是监听服务器响应数据以及超时处理。

如果服务器返回异常响应，则会立即关闭链接，因此我们需要在SOCK_CLOSE_WAIT状态中处理服务器异常响应的内容。

运行结果

请注意:

因为本示例需要访问互联网，请确保W55MH32的网络环境及配置能够正常访问互联网。

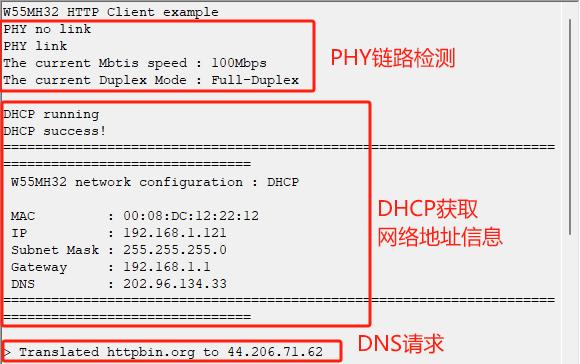

烧录例程运行后，首先可以看到打印了PHY链路检测和DHCP获取网络信息，然后是DNS解析HTTP服务器域名结果，如下图所示：

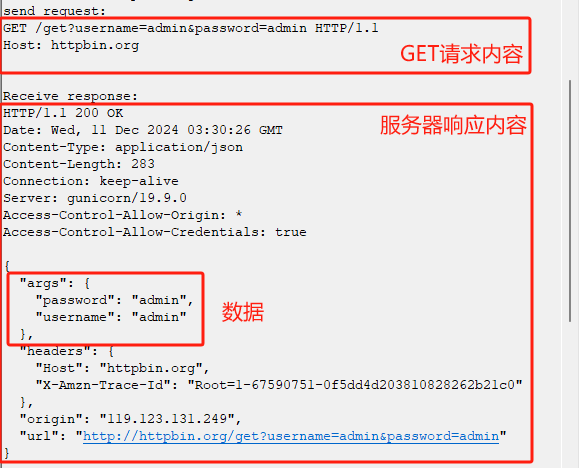

接着我们发送了一次GET请求报文，然后HTTP服务器返回了响应报文。请求和响应原文都通过串口打印出来，如下图所示：

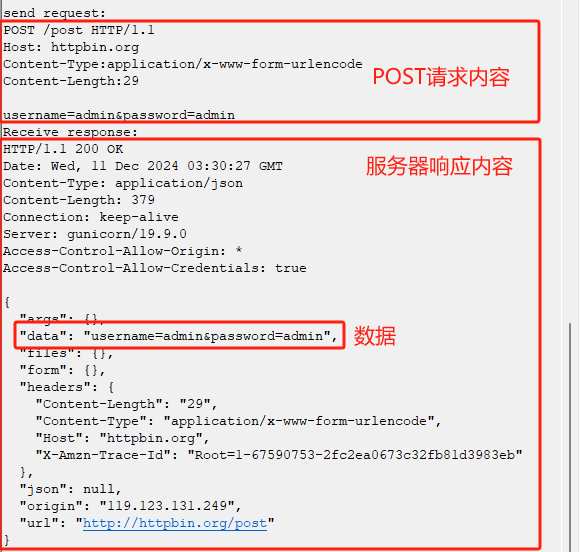

最后，我们发送了一次POST请求报文，然后HTTP服务器返回了响应报文。请求和响应原文都通过串口打印出来，如下图所示：

总结

本文介绍了在 W55MH32 芯片上实现 HTTP Client 功能的方法，实现向httpbin.org网站获取数据。阐述了 HTTP 协议的概念、特点、应用场景、工作流程、请求方法、响应内容，并给出请求及响应实例。以及展示了在W55MH32上的实现过程。下一篇将讲解在该芯片上实现 HTTP Server 功能，介绍通过浏览器修改 W55MH32 网络地址信息的原理和实现步骤。敬请期待！

下载本章例程

我们提供完整的工程文件以及配套开发板，方便你随时测试，快速完成产品开发:

Get started

开发环境: Keil MDK5 配套开发板
